ＬＥＤの加工などを載せていきます

ＧＳＸ１１００刀　テールＬＥＤ加工

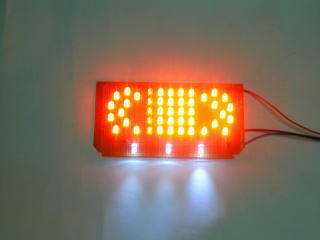

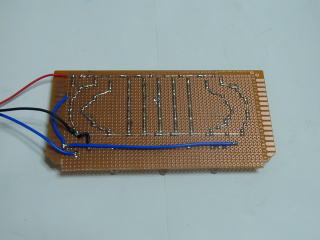

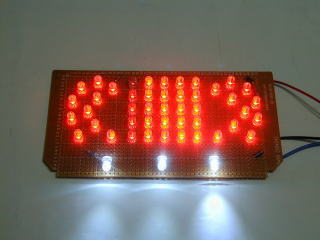

材料 プリント基板（1）ＬＥＤ赤5�o（40本）ＬＥＤ白（3本） 抵抗75Ω（9本）100Ω（1）150Ω（1本） 逆電流防止ダイオード（2本）配線（3本） プリント基板はガラス基盤を使用すると 強度が増します。	基盤裏側 二個目（一個目はモンキーのテールのＬＥＤ化） にしては、まあまあの出来かな？ モンキーのテールのＬＥＤ化は電子パーツ屋さん のアドバイス通りに作成して見たのですが抵抗 が大きすぎた様でＬＥＤが暗く不満が残ってしま いました。	スモール点灯	ブレーキ点灯

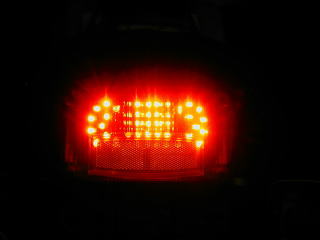

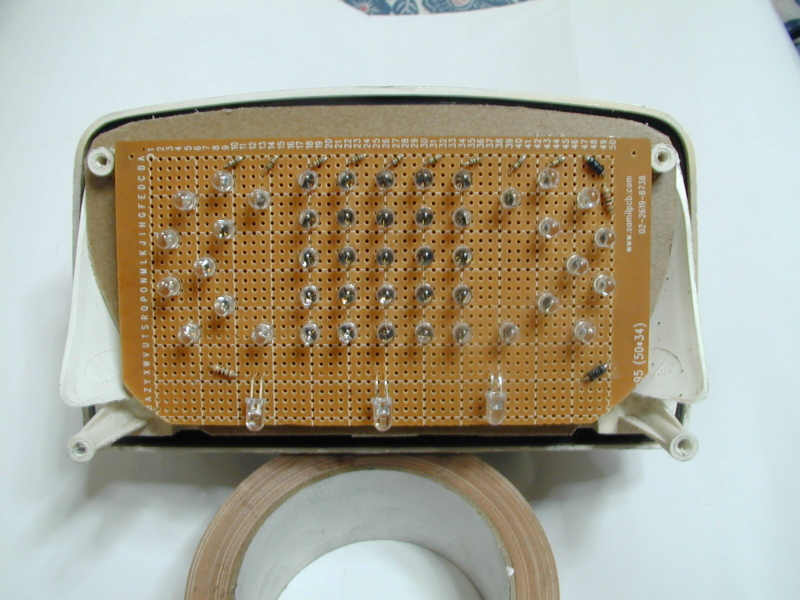

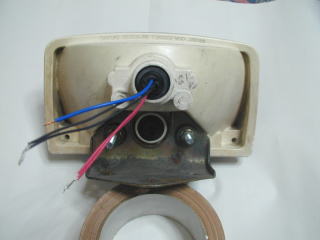

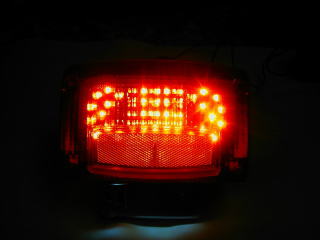

テールベースの中に組み付けて見ました	最初は口金を付ける予定でしたが 4極カプラーのセットを購入して取り付ける 予定です。	テールレンズを付けた状態でスモール点灯	テールレンズを付けた状態でブレーキ点灯

ＮＳＲ５０　テールＬＥＤ加工

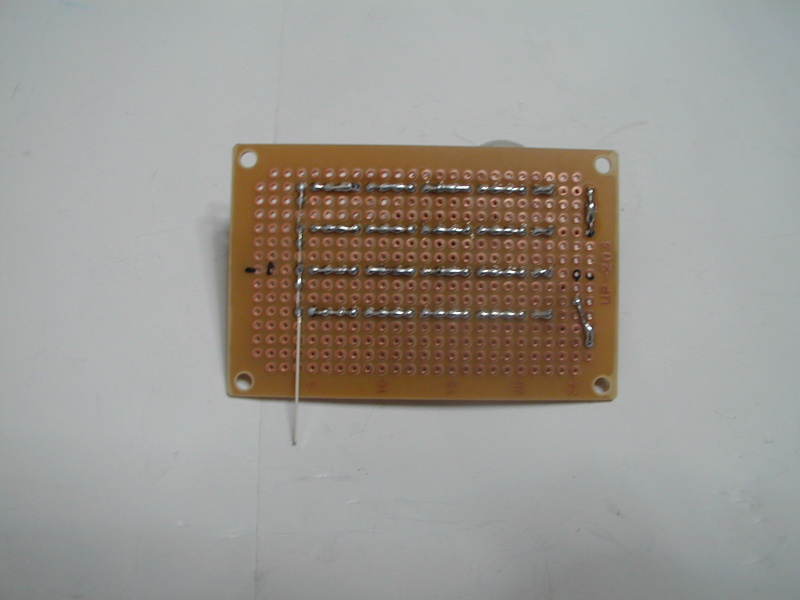

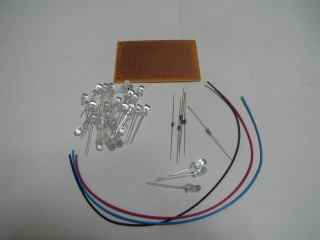

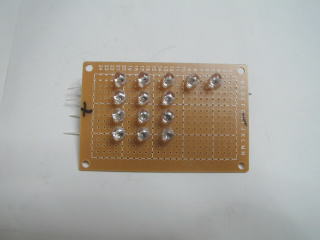

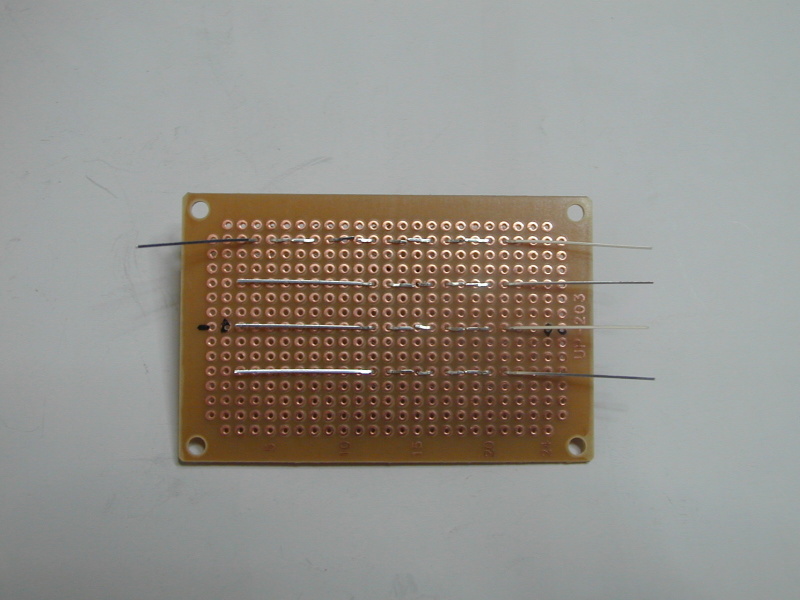

材料 ＬＥＤ赤（20個）ＬＥＤ白（3本）ＣＲＤ（抵抗3本） 抵抗150Ω（1本）配線　プリント基板	ＮＳＲ５０テールは四角ですので ＬＥＤを並べるのが楽です。	横に直列で5本のＬＥＤを繋ぎます。	これだと半田付けも簡単です。

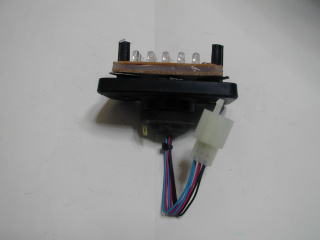

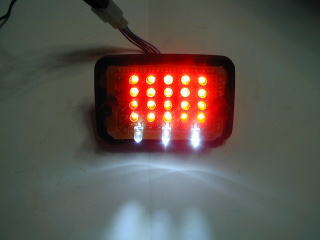

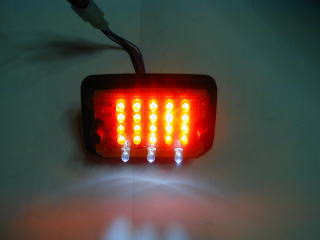

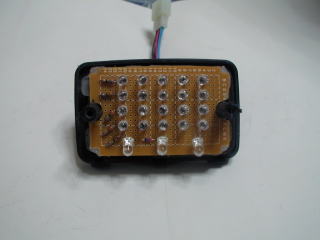

テールベースに組み込んだ状態	三極カプラーを使用	スモール点灯	ブレーキ点灯

ウインカー（刀1100純正と社外シビックタイプのＬＥＤ化）

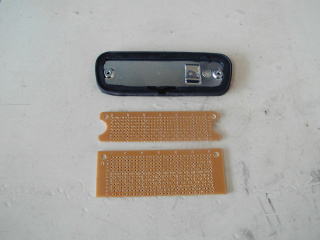

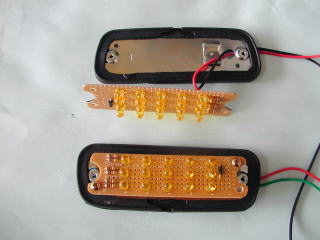

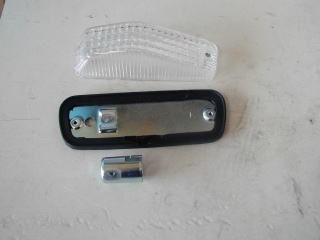

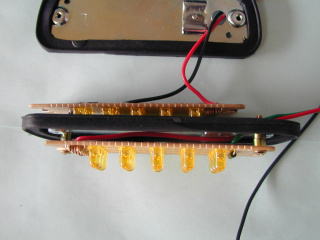

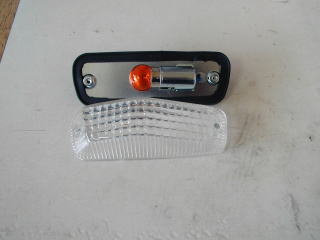

カウル用ウインカー（シビックタイプ）キジマ製	プライヤーで挟んではずす。	ペーパー基盤をカットする 強度が必要な時はガラス基盤を使用	逆電流防止ダイオード（1本） 黄色LED　15個 抵抗　6本

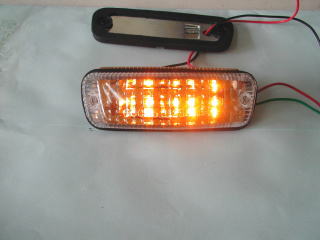

３�oスペーサー　２個 基盤取り付け用ボルト２本　 防水加工が必要		点灯
