自由なページ
カスタムのアドバイスを載せていきます(その他いろいろ加工した事)
          何かご質問等がございましたらお気軽にメールか掲示板にてご質問下さい。

お役に立てれば良いのですが・・・
画像をクリックすると大きくなるのも有ります。

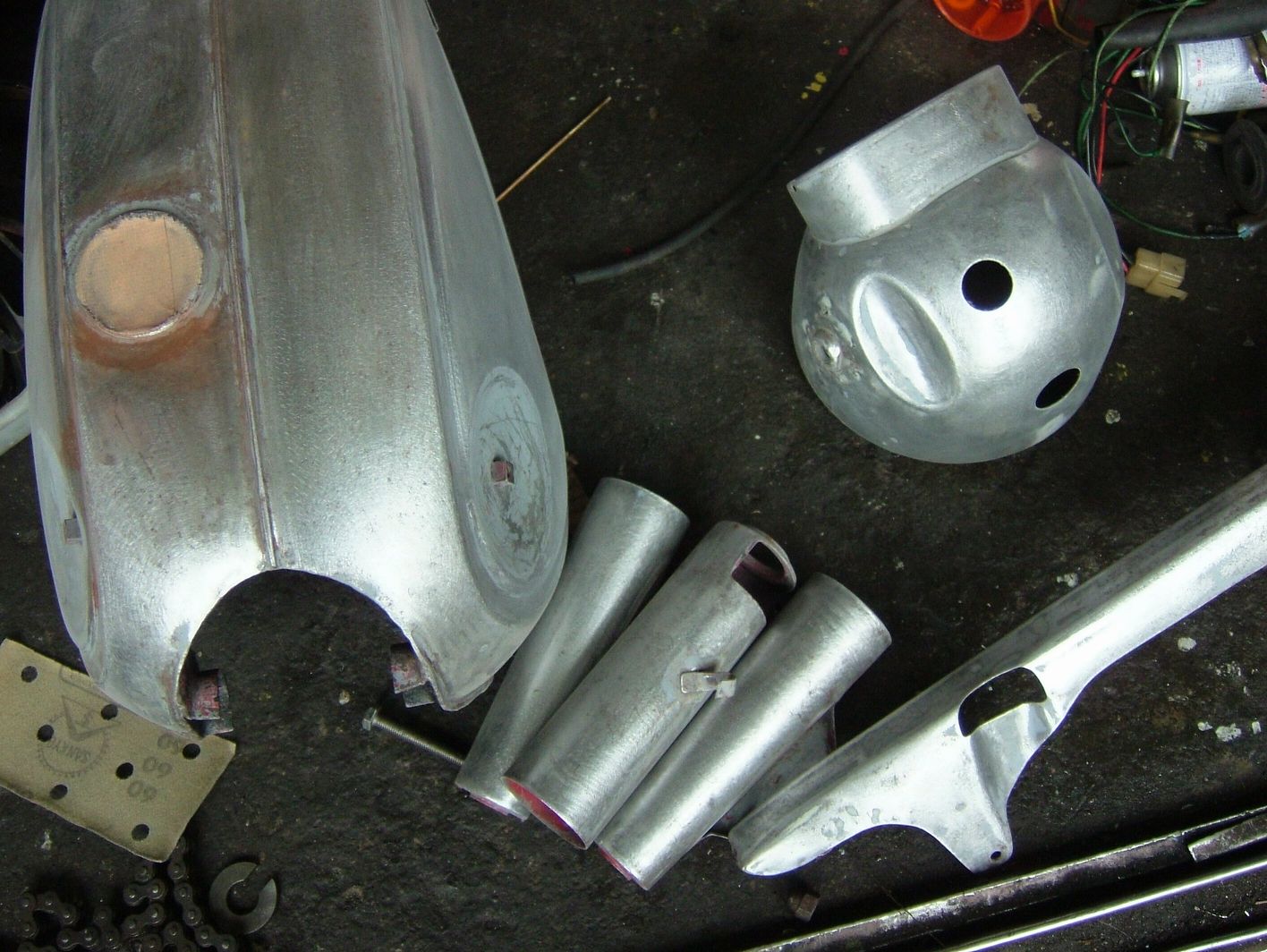

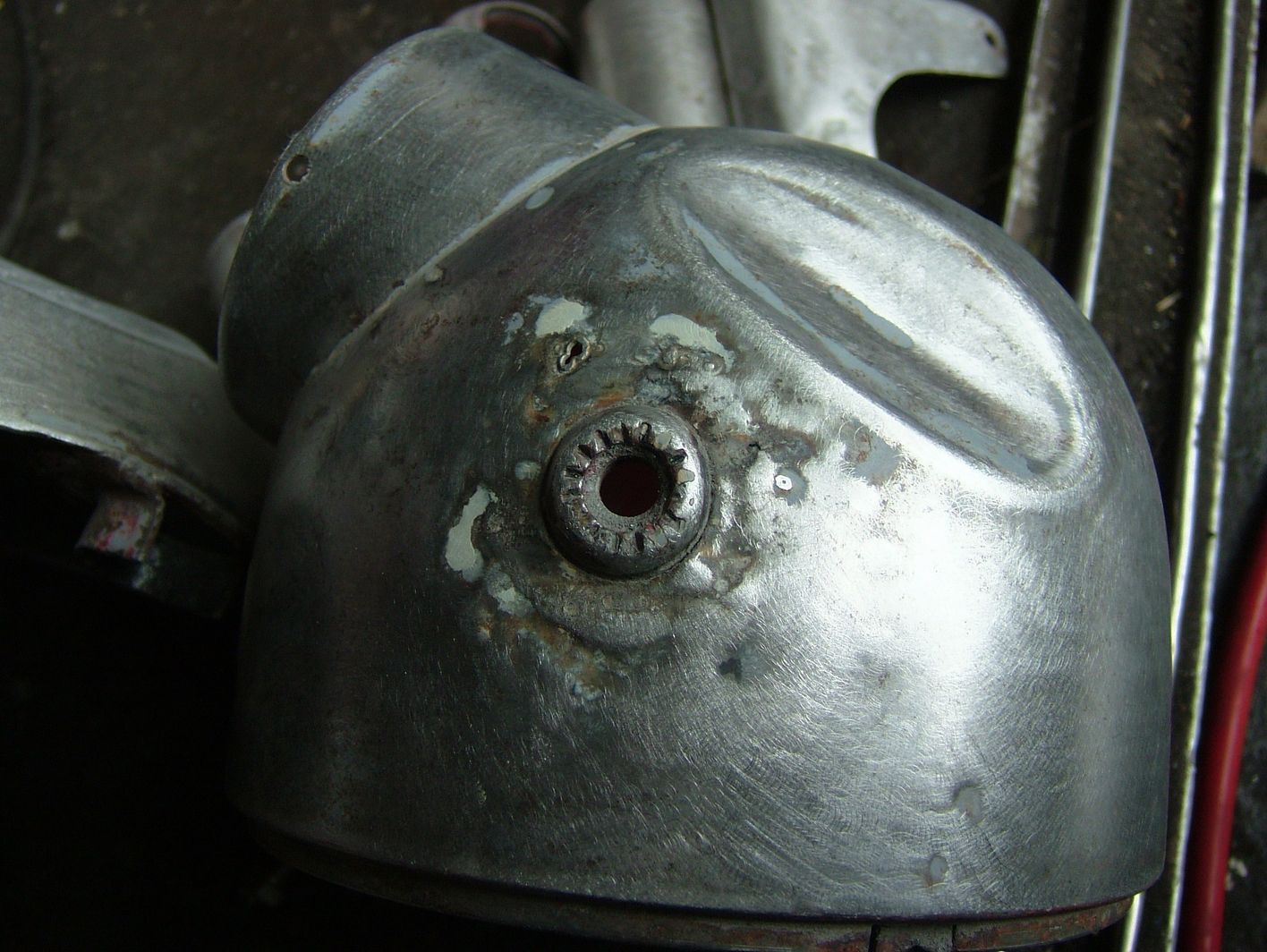

ロ−ドフォックス・レストア

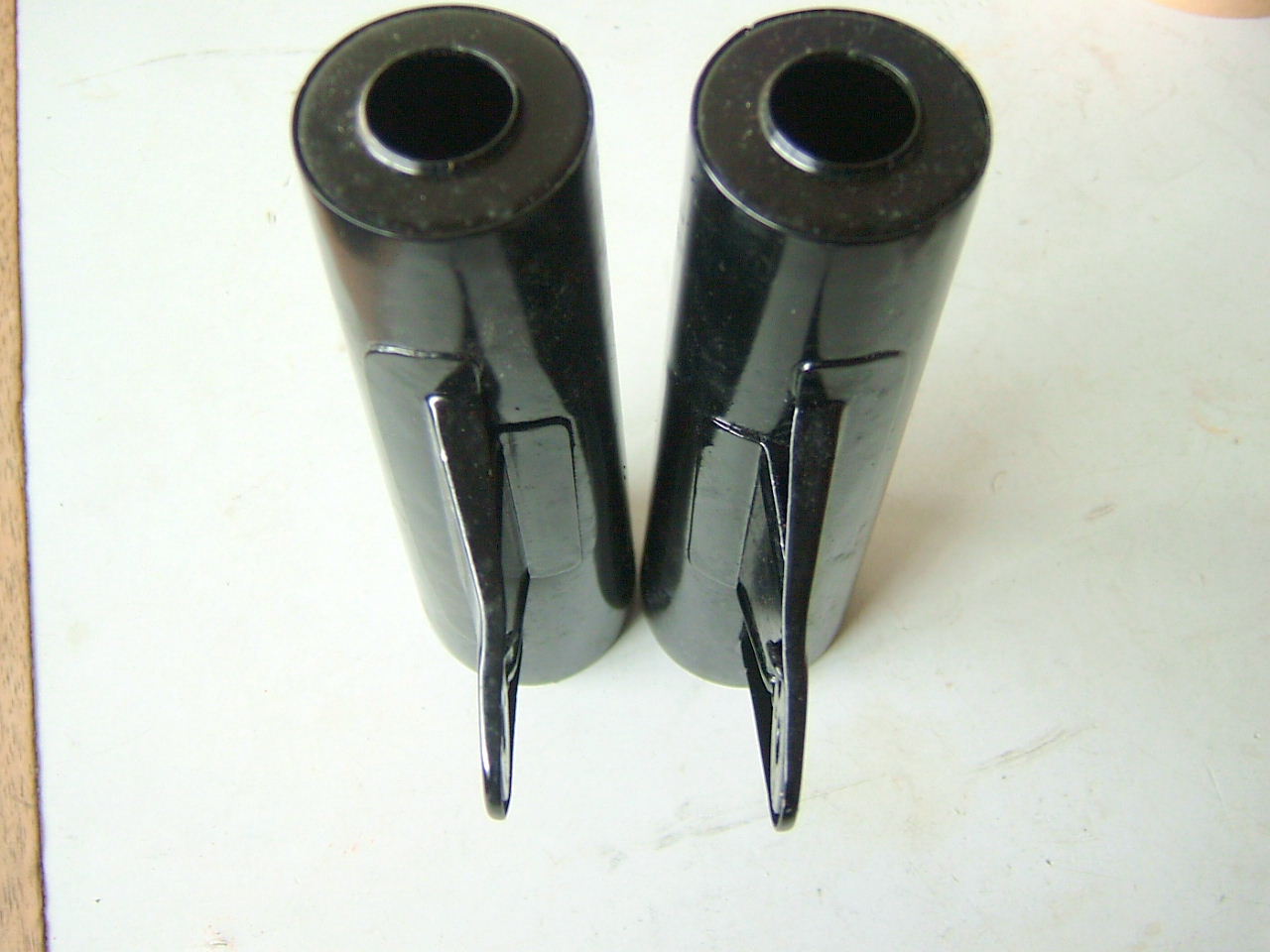

フォーク・NSR50前期

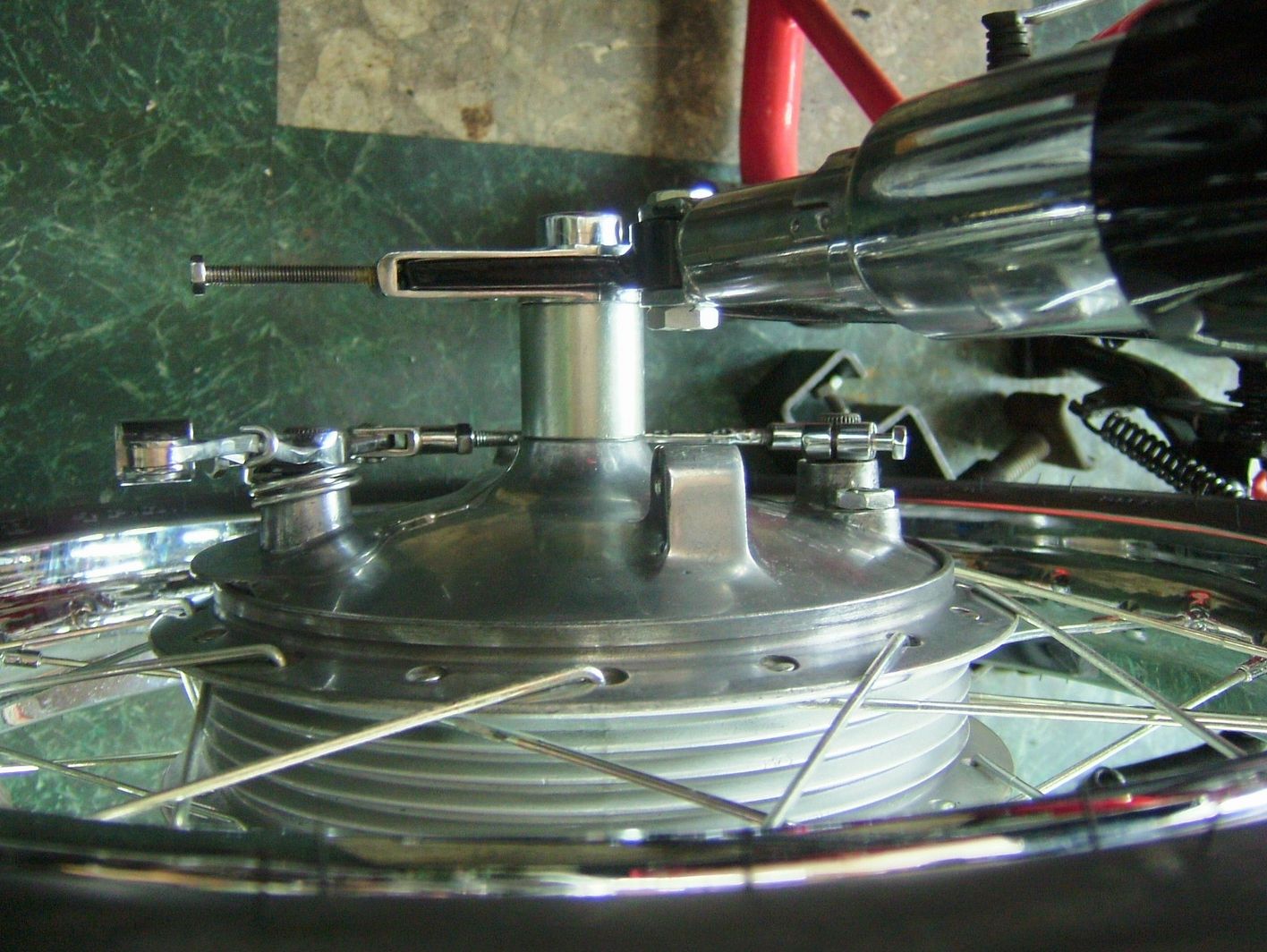

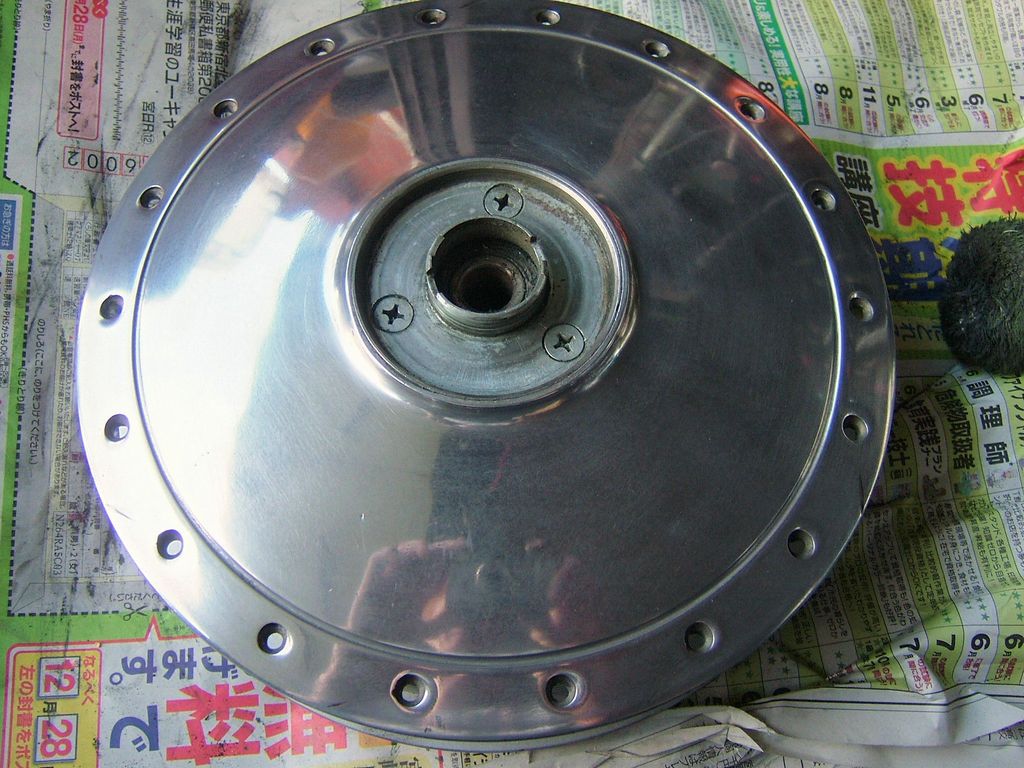

ホイール・ライブディオZX(要加工)
40mmホイールスペーサー(スチール製)
市販品を流用加工しました!

このホイールだと大丈夫だったのですが。。。 このサイズになると40mmのスペーサー
ではエンジンに当たって駄目でした60mm
〜80mm位のスペーサーが必要みたいです!

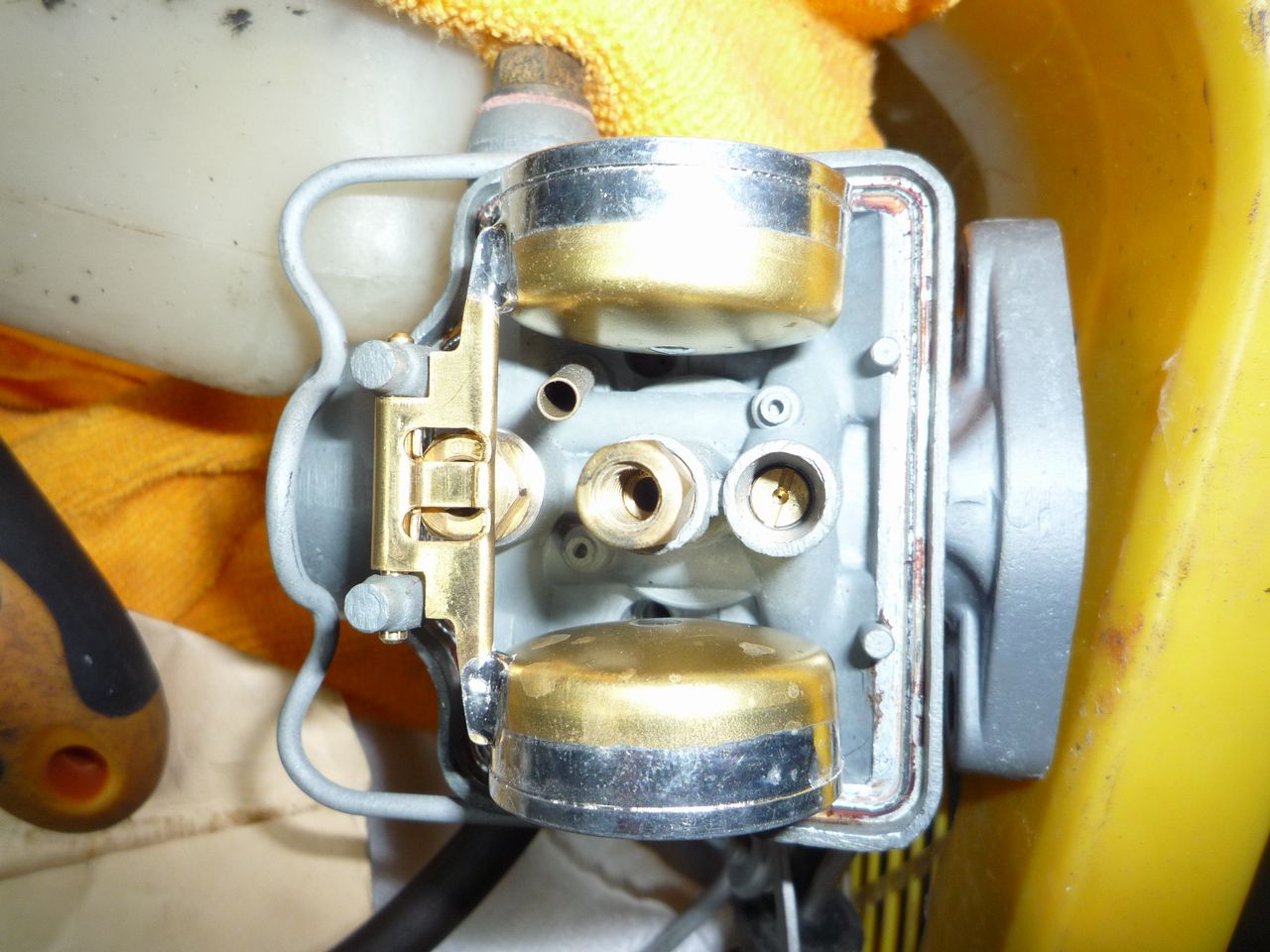

エンジンはキャブレターオーバーホール
などの整備をしたら掛かりました!

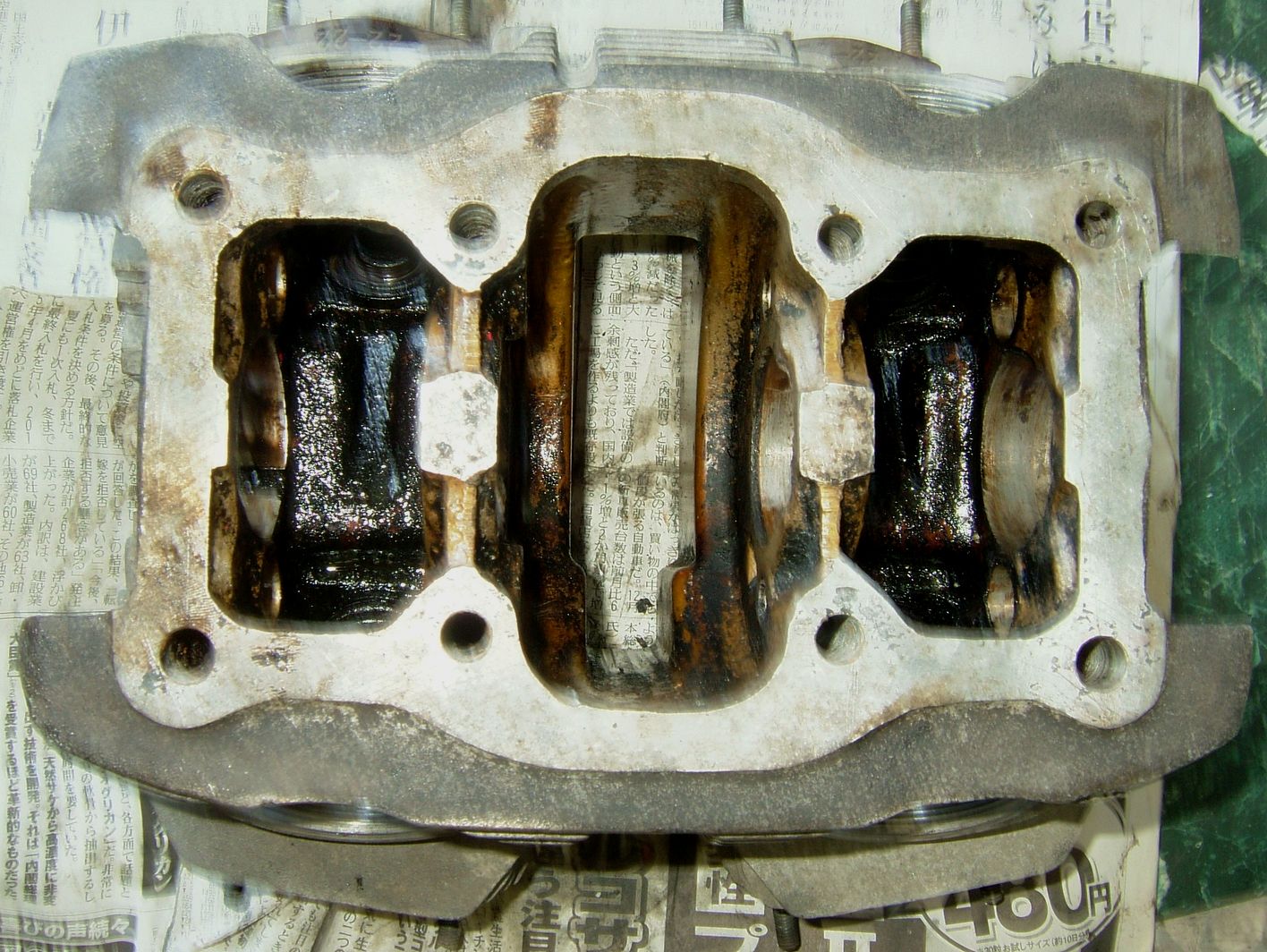

エンジンの中はクランクが回らない位
又マフラーの中もオイルが一杯でした!
フレームは黒で外装は黄色d仕上げる予定 ステム・NSR50後期
北九州の門司まで行って仕入れて来ました!
この車両は程度が悪かったのでレストアと
カスタムしようと思います!
下の車両は綺麗でしたので整備して売りに
出します!

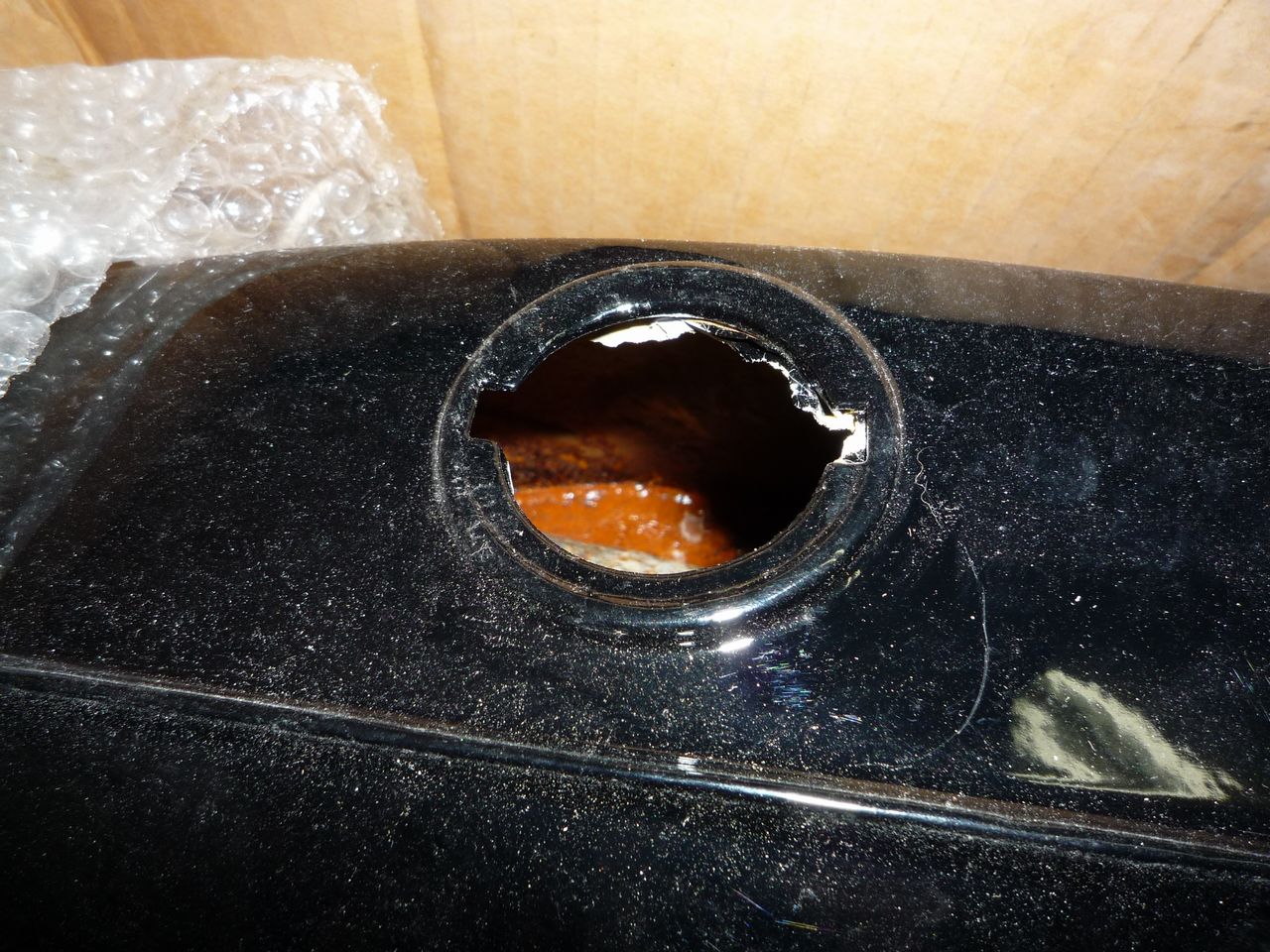

ンクの中は錆だらけ錆び落としとコーティング
が必要!
二速オートマで結構軽快に走りました!

J型モンキー

8インチ用にインナーパイプをカット
ウェーブディスク
NSR50のキャリパー(ちょっとでかすぎ)
8インチにはシングルキャリパーで十分

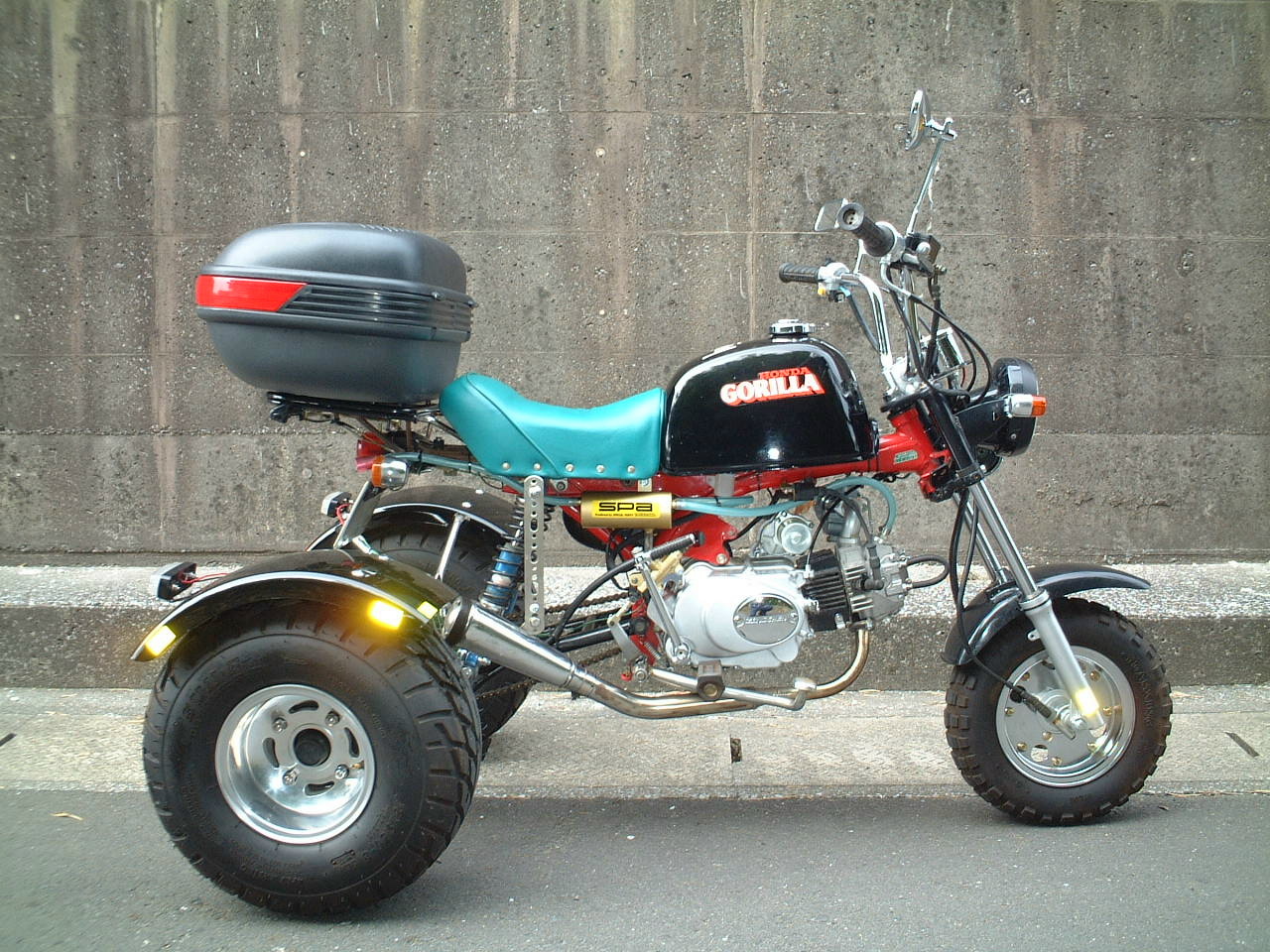

モンキートライクを手に入れました・二人乗り?(側車付二輪自動車?)

タンクの塗り直しシート交換
ホイールはワイドタイプ・・・
フロントホイールを10インチ
にするためにフレームを3pに交換
夜も走る事を考えて車幅灯
を取り付けて有ります
リラのタンクを載せました
ついでにリヤボックスも・・・
デフの耐久性も見たいので

しばらく通勤等に使用
予定
なるだけガタを無くす為に
スペーサーを入れました
効果の程は・・・
グリスも交換(100c¥3.000)
この位のを使えば大丈夫かな?

結構簡単な作りです

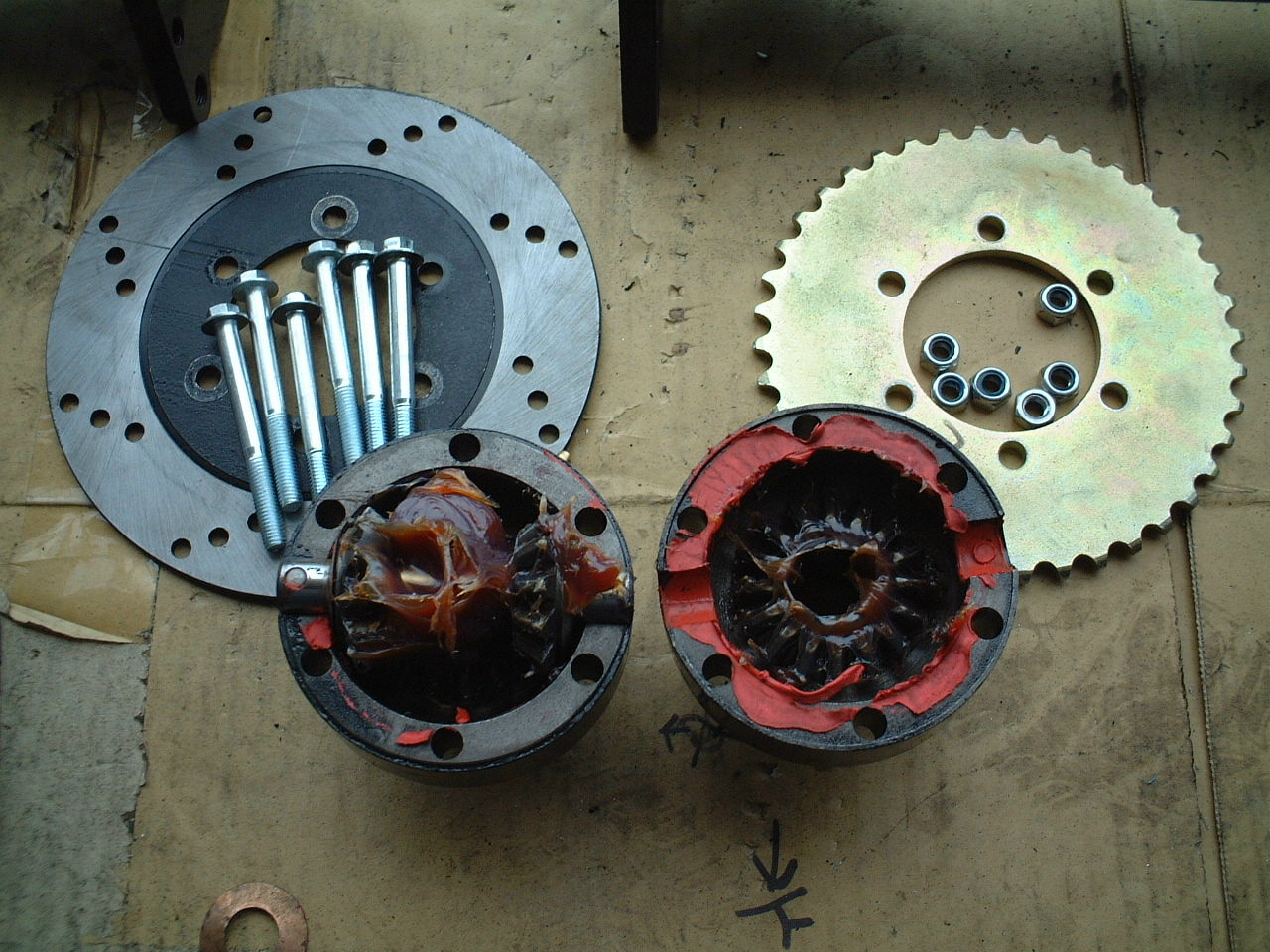

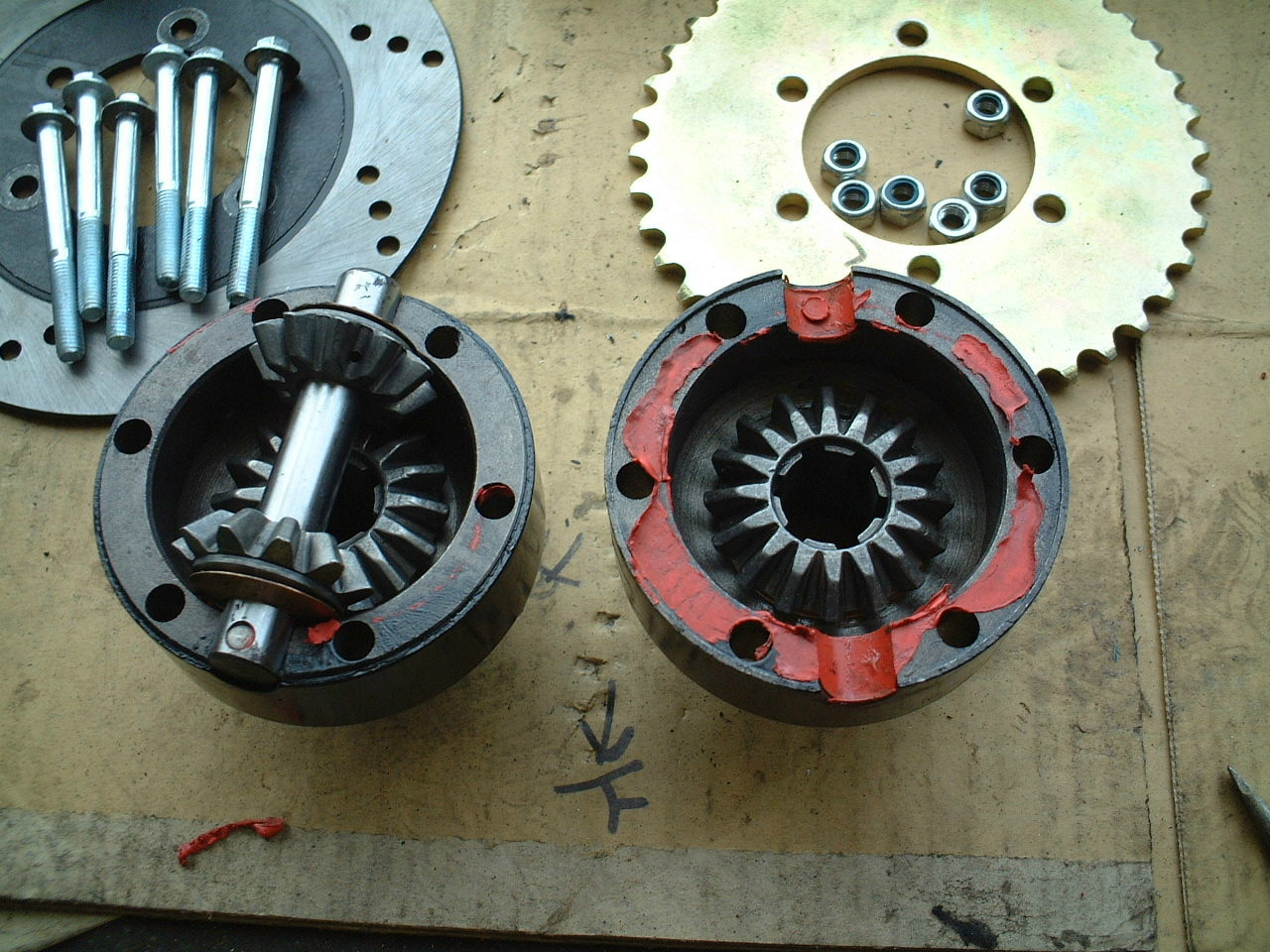

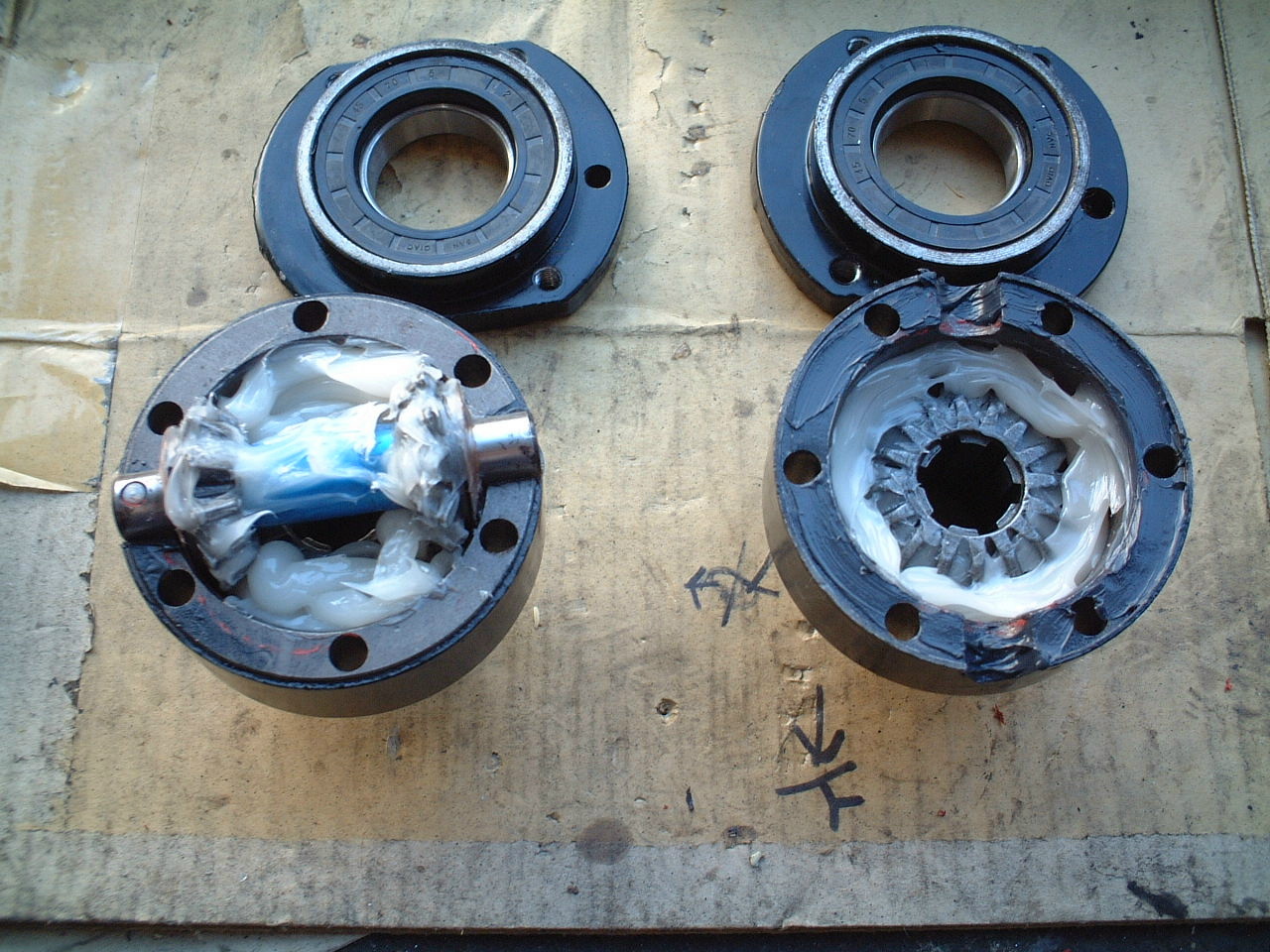

グリスを拭き取ったら
こんな感じ

グリス沢山詰めて有りました
安物のカップグリス???

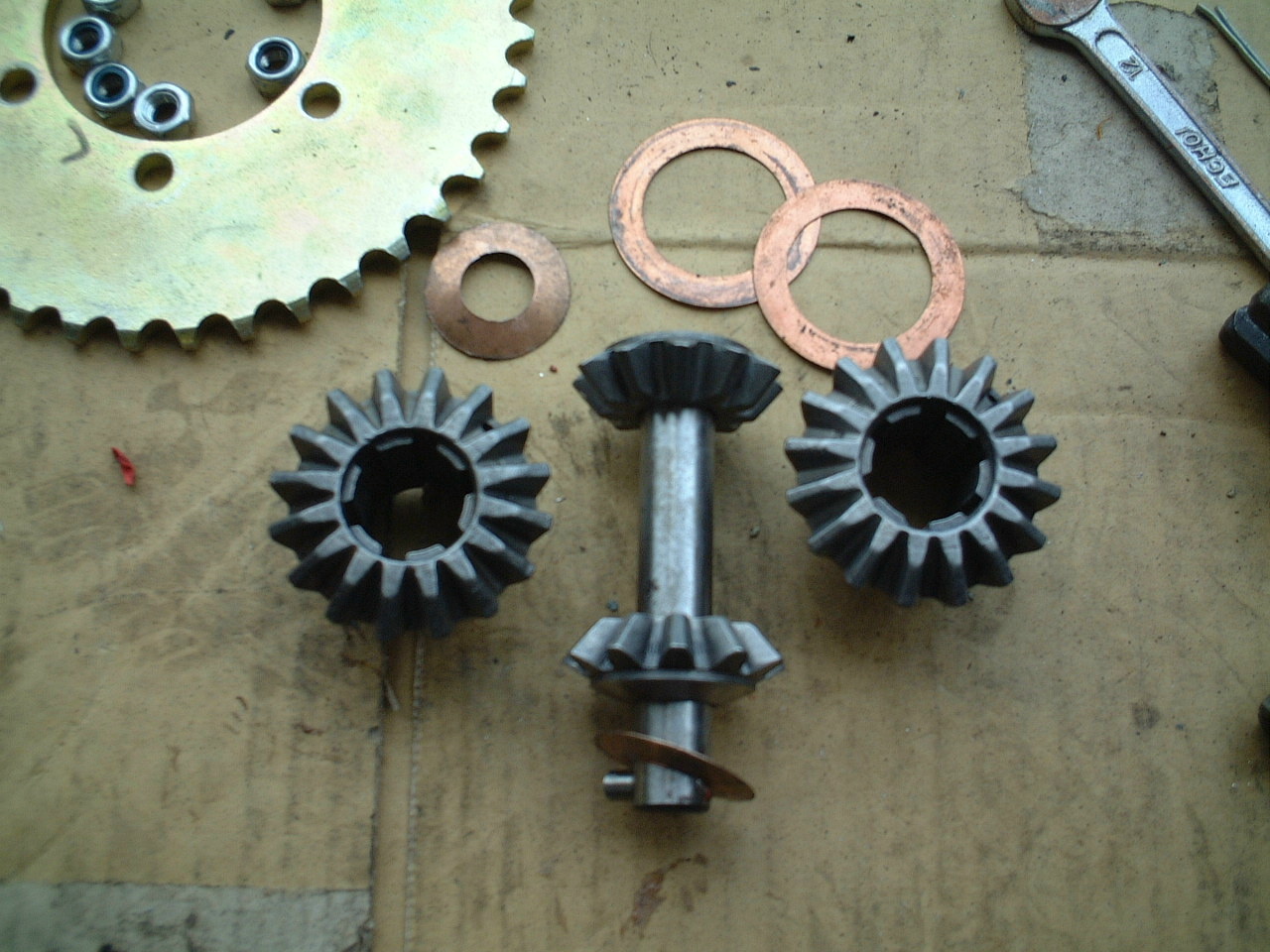

国内生産と違ってスプラインの
遊びがかなり有ります
このガタはシャフトとギヤを
作り直すしか無いようです

一応台湾製だそうです

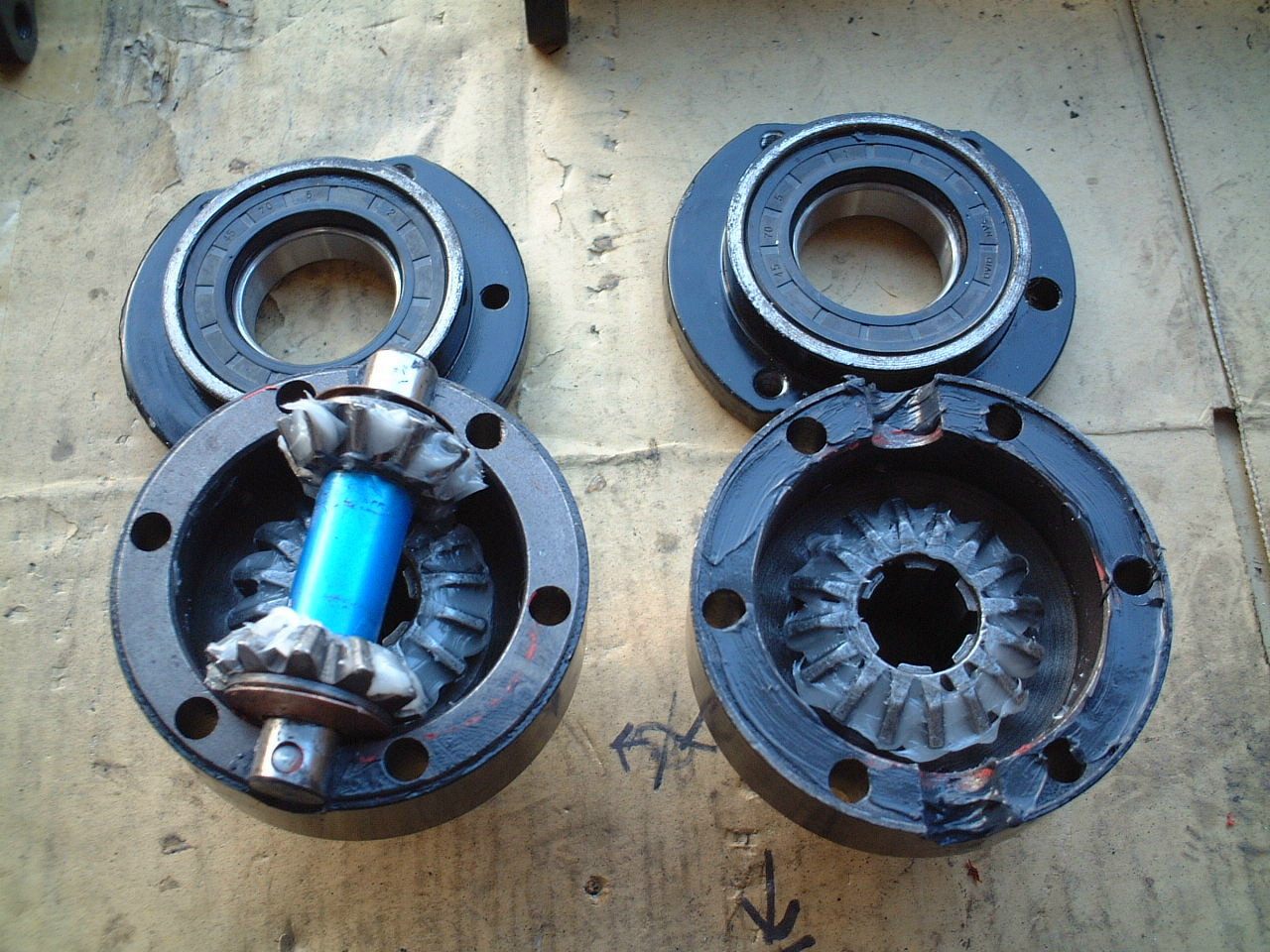

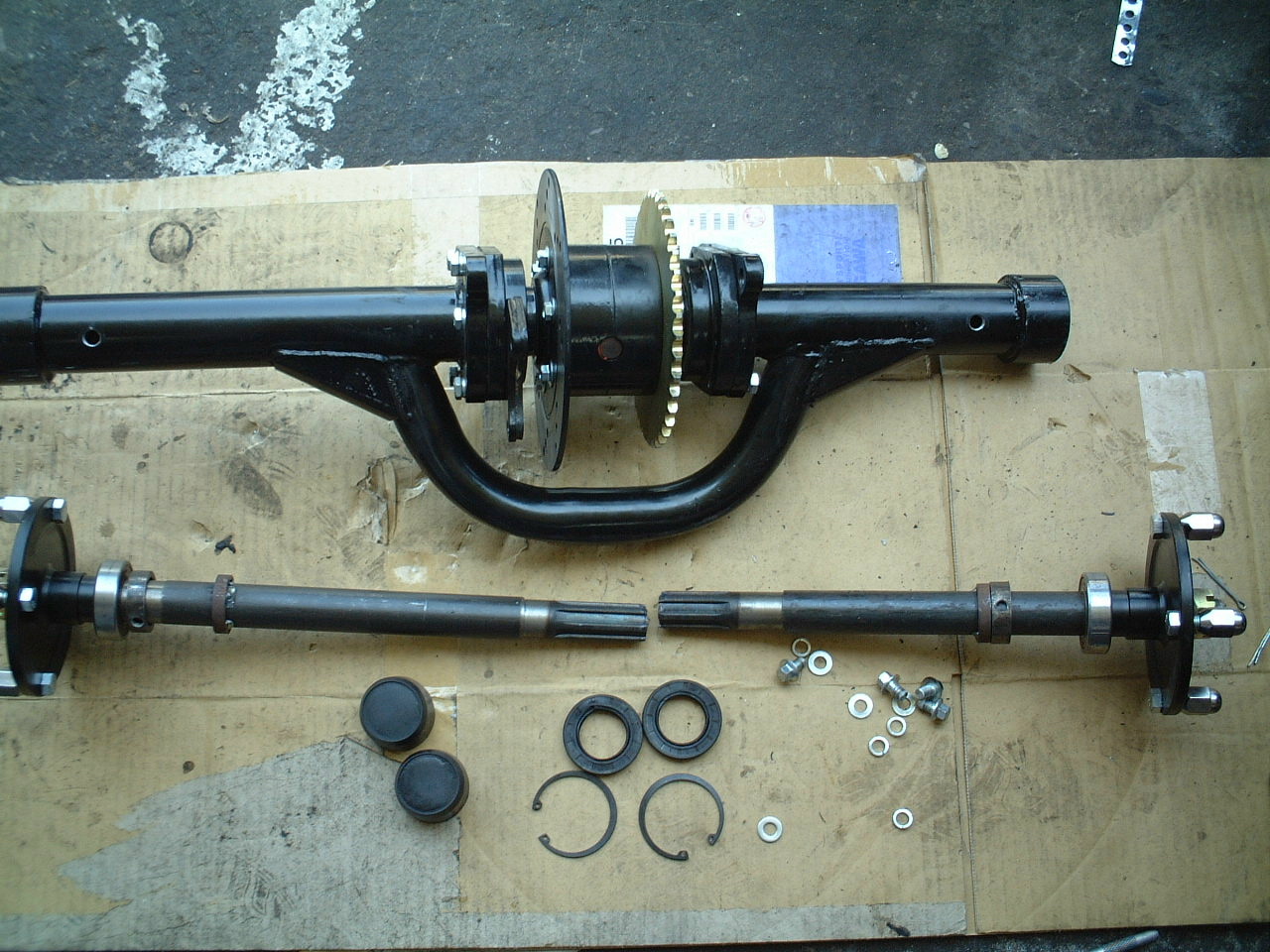

中の構造も見てみたいので
オーバーホールします

ベアリングとオイルシールを
国産の物に取り替え予定

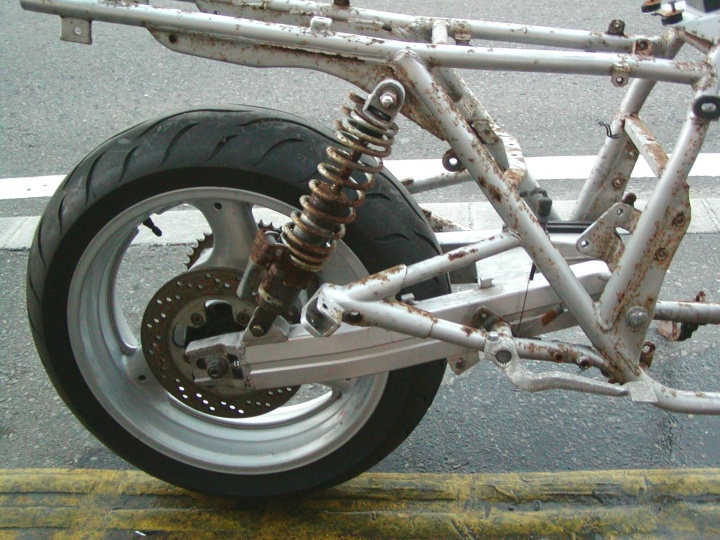

フレームに曲がりが有ったので
モンキーのフレームに交換しました

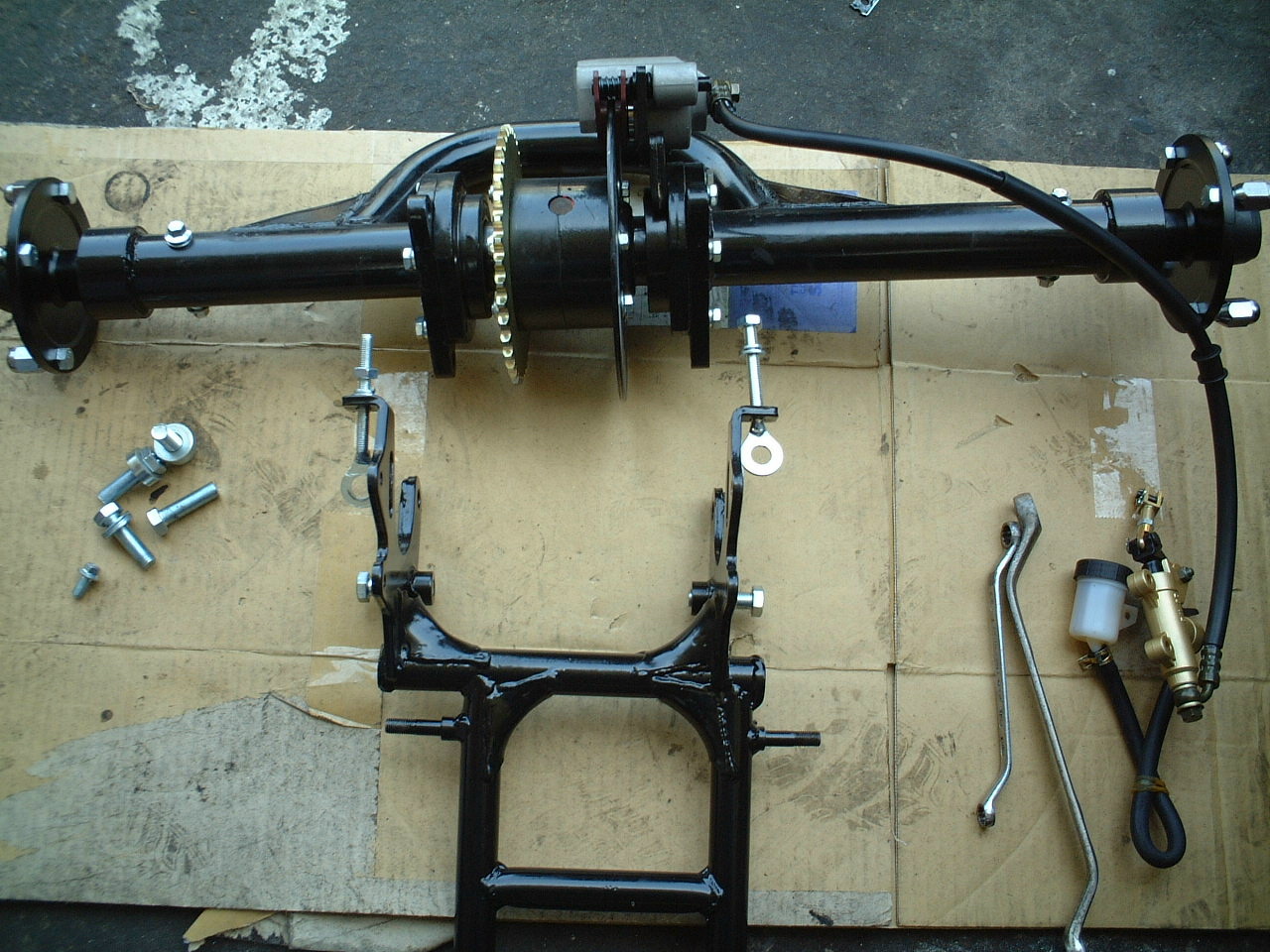

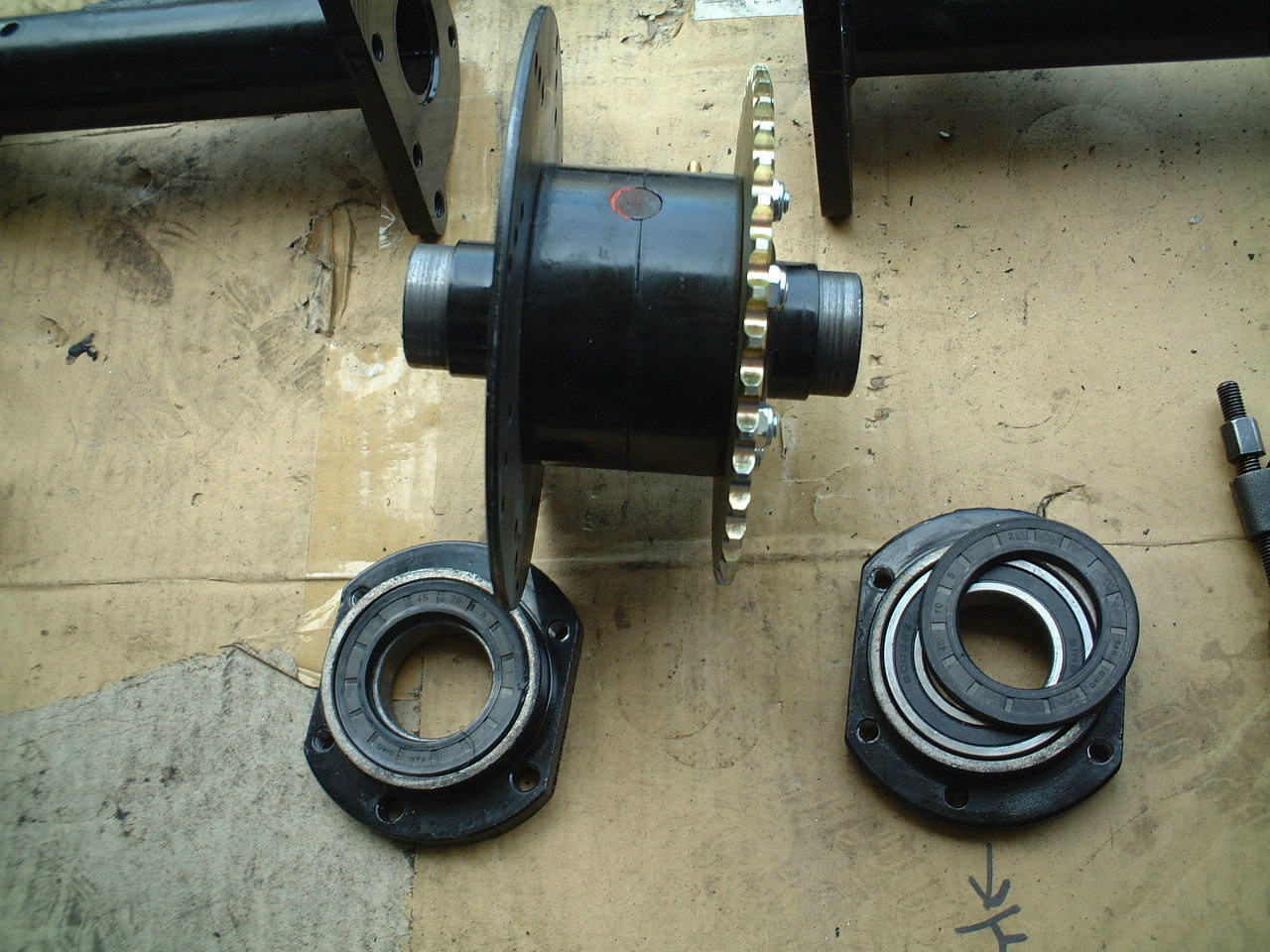

デフキットを購入して
取り付けました
幅が広くなり安定しました
後日タンクを降ろして
細部の点検予定
乗った感じ 違和感有り ナンバーが付きました
二人乗り登録です・・タンデム
ステップを何処に付けようか
悩みます
大人二人は無理でしょう、子供を
後に乗せる位なら・・・

エンジン 110cc
前進 3速 バック付

現行のトライクからすると
幅が狭い様です
何とかステーを溶接して
シートが固定出来るように
しました。

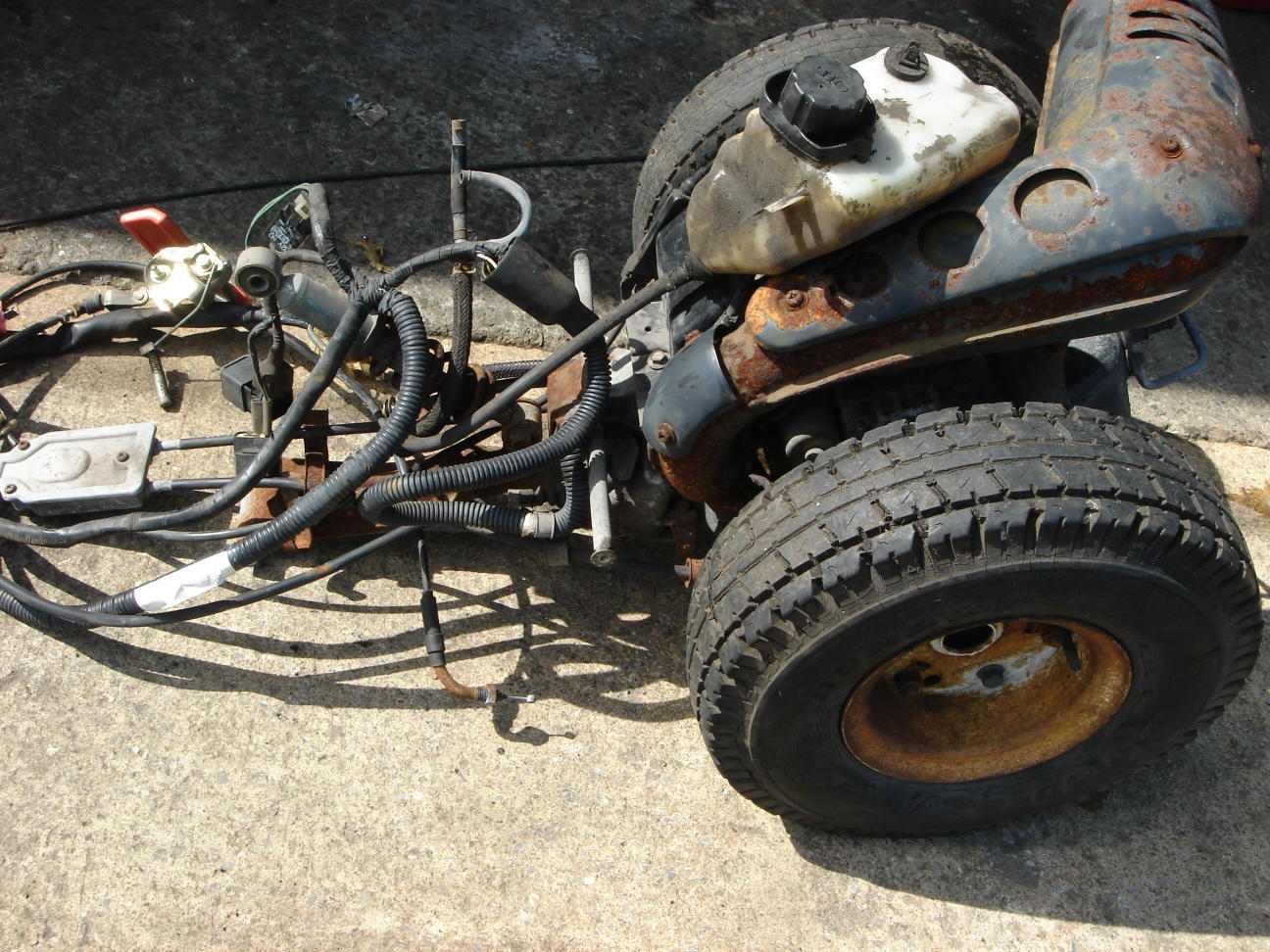

中古で手に入れました
県外からでしたので運賃が・
・・・・・

運送屋さんに取りに行ったら
シートは乗せて有るだけ。
シートの下は穴あきステ
ーが一杯でした。

モンキートライクの作成(ミニカー登録予定)

トライクキットを手に入れたので
モンキートライクを作って見ました
モンキーのエンジンを載せたの
ですが出来ればバックギヤ付を
と言う事でATV用のエンジンと
載せましたが充電系統が駄目
でした。
マグナのケースが合いそうなの
で余分な所をカットして取り付け
る予定メインハーネスもマグナに
交換予定

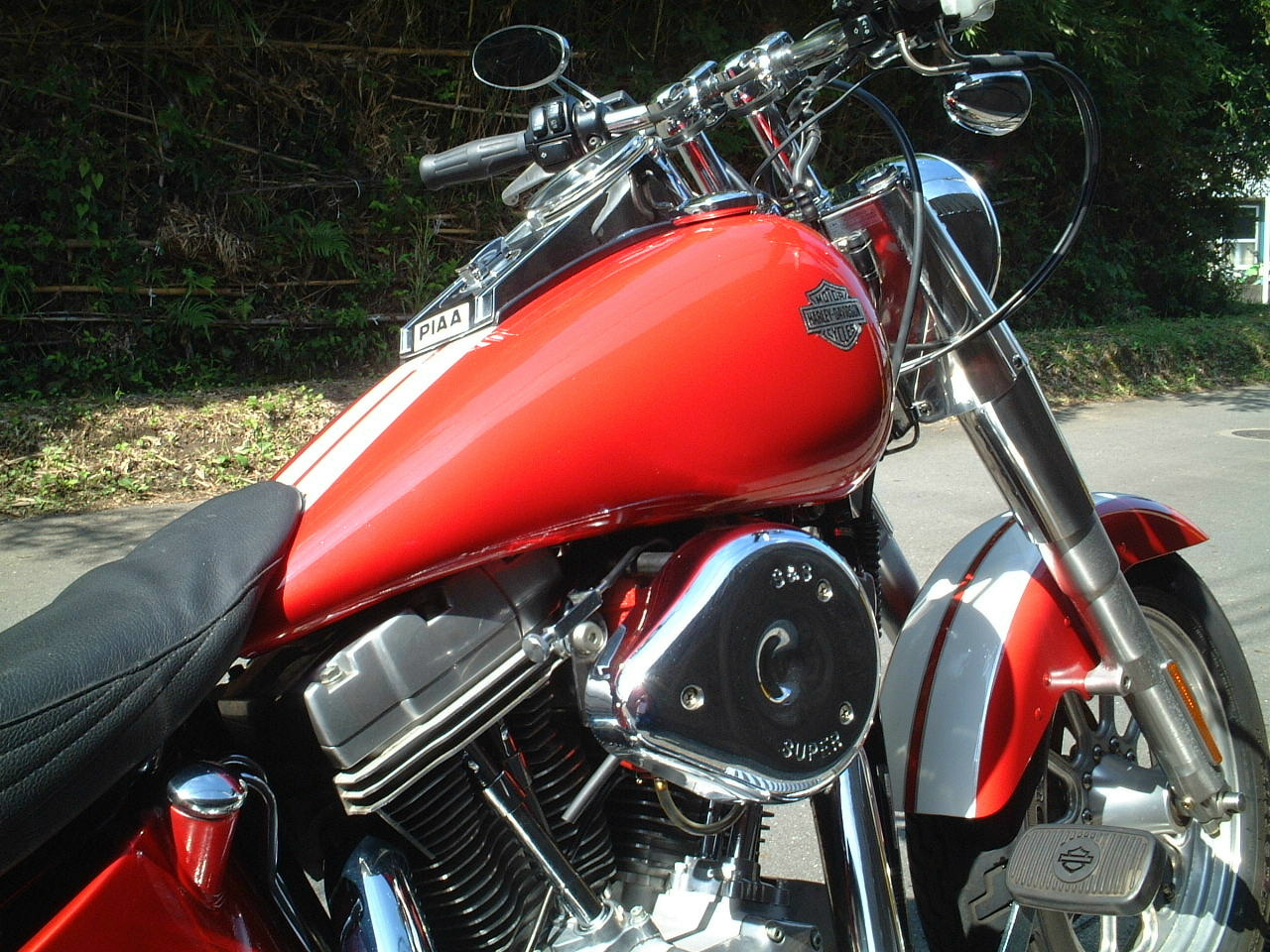

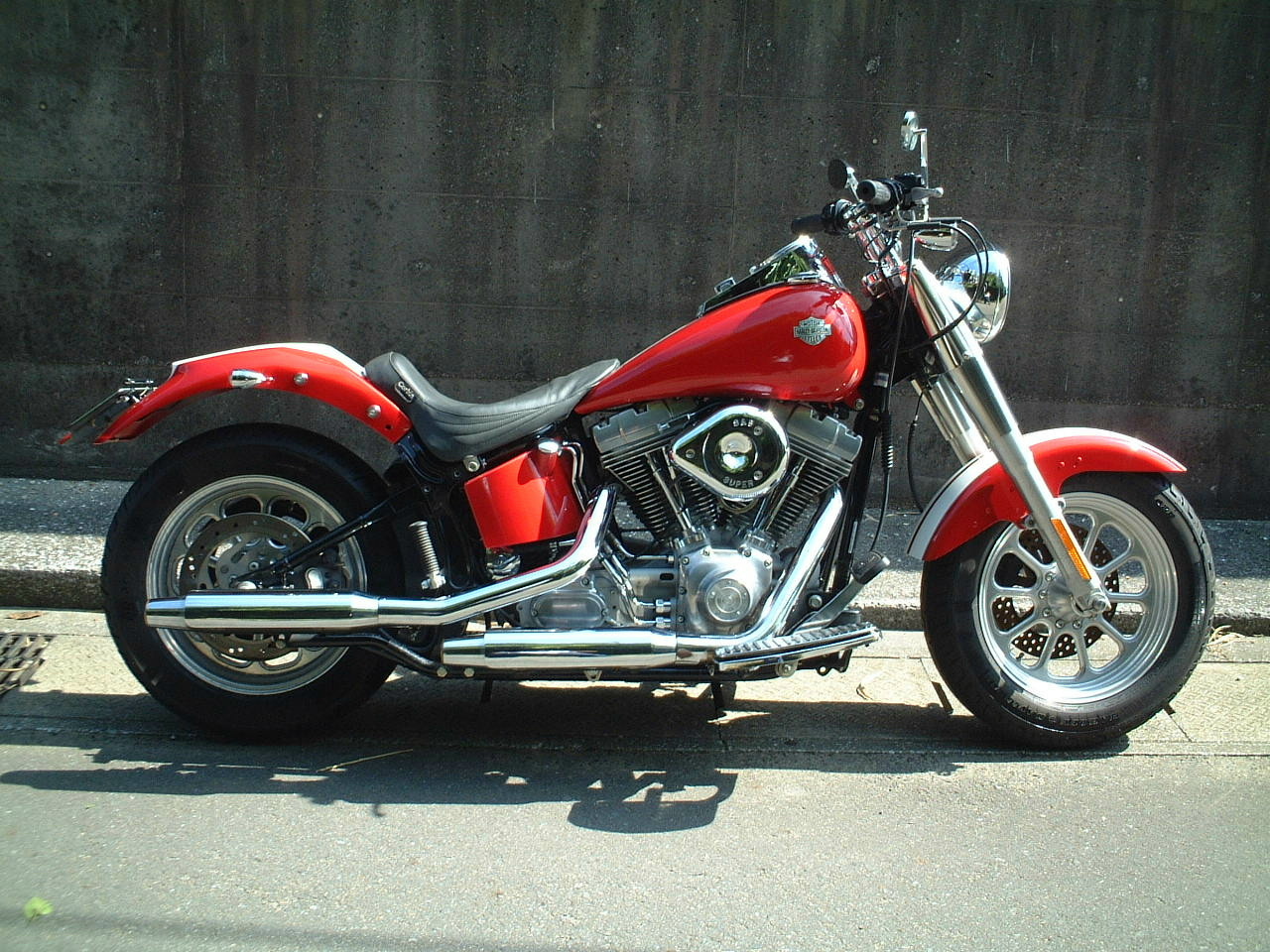

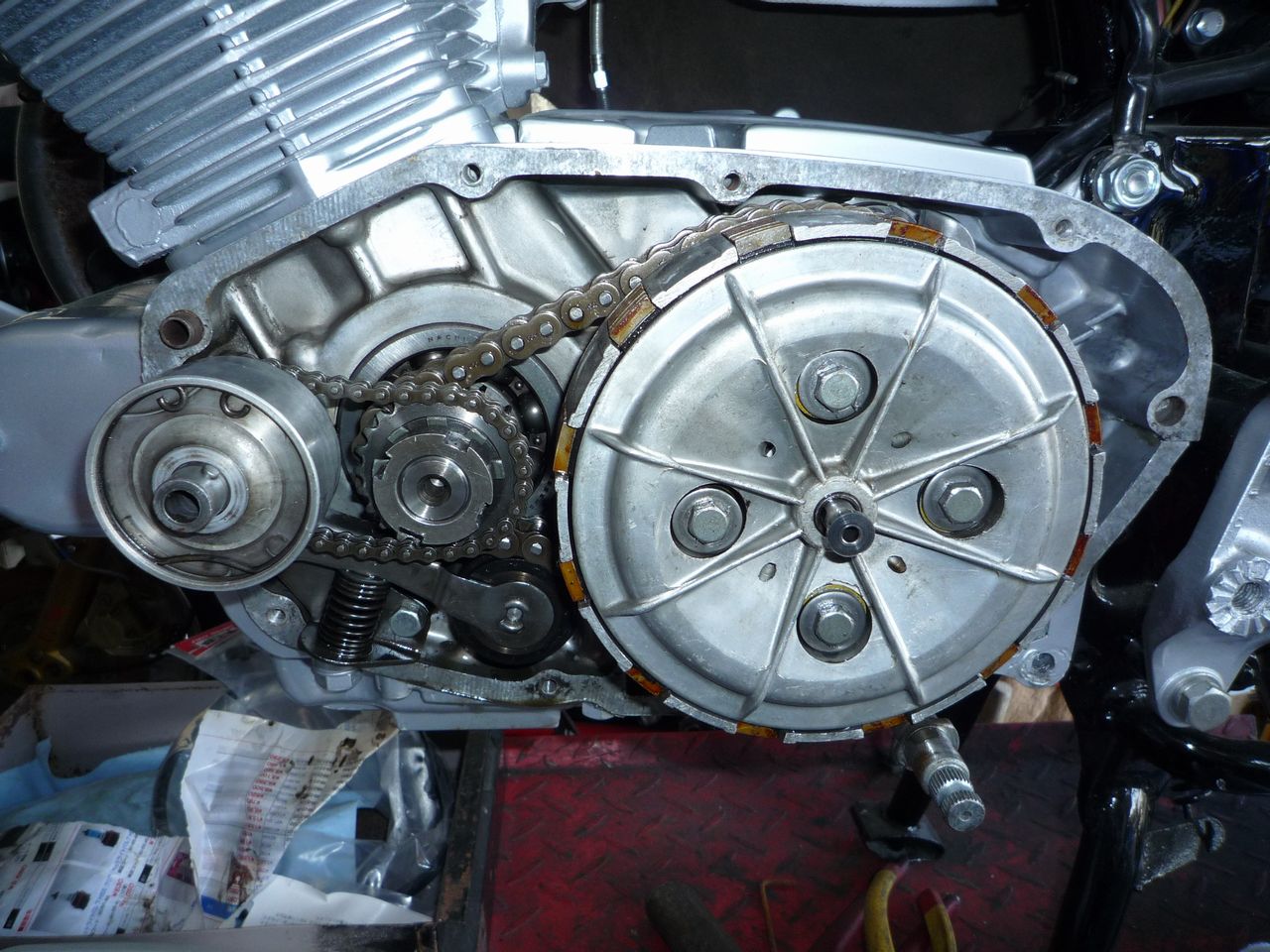

ハーレーのボアアップ他

1,600ccボアアップ予定

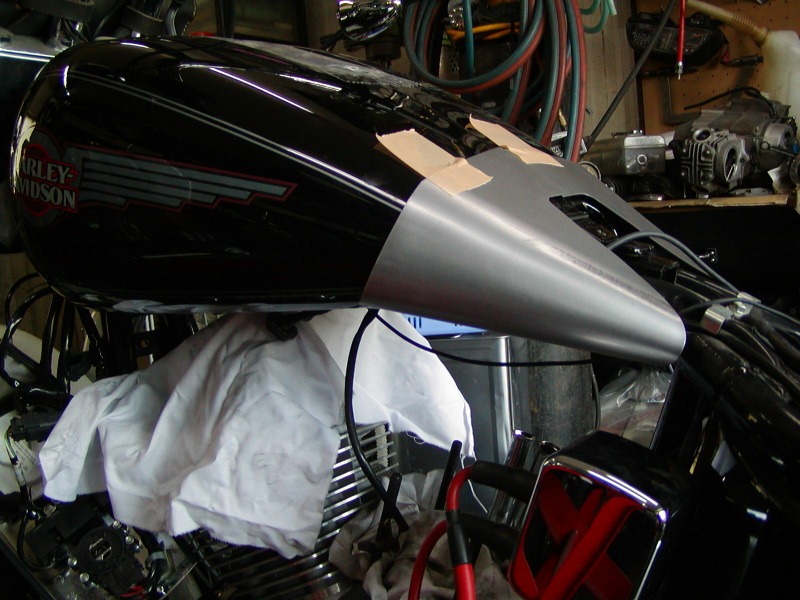

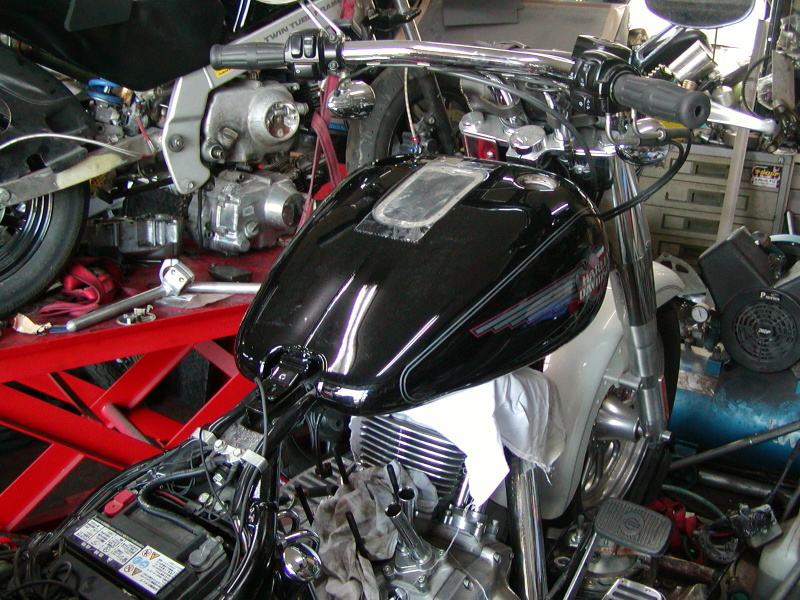

タンク延長キット(ダミー)
汎用タイプ(28,000円?)
運送屋さんに取りに行ったら
シートは乗せて有るだけでした
シングルシートの
下側をカットしないと
収まりそうに無い。
ダミーなのでガソリン
漏れの心配は無し
何とか形になりました
塗装待ち
今度はリヤフェンダーの
加工が・・・・

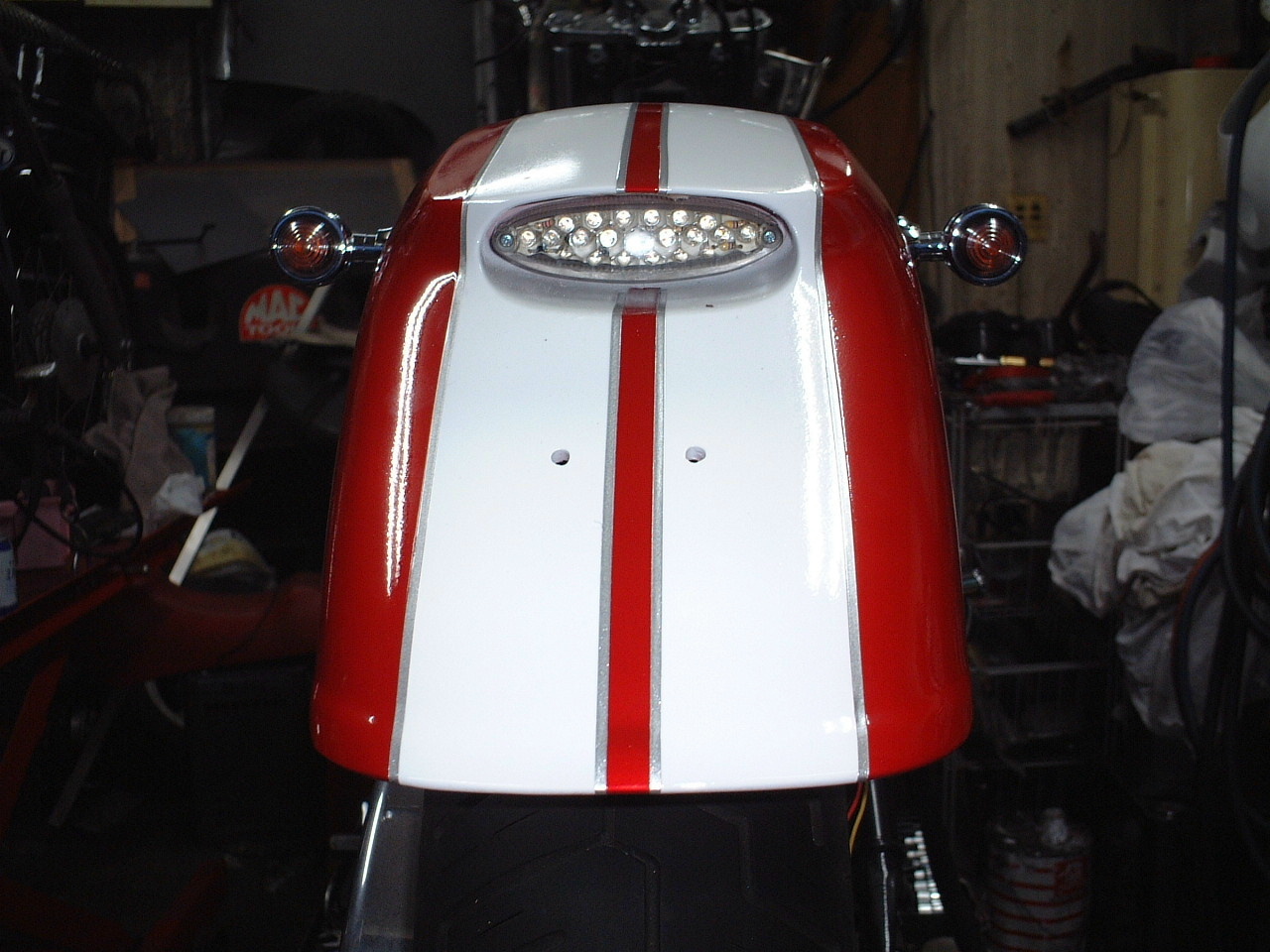

LEDストップランプを加工して
フェンダーに入れて見ました
フェンダーの下側をカット
予定

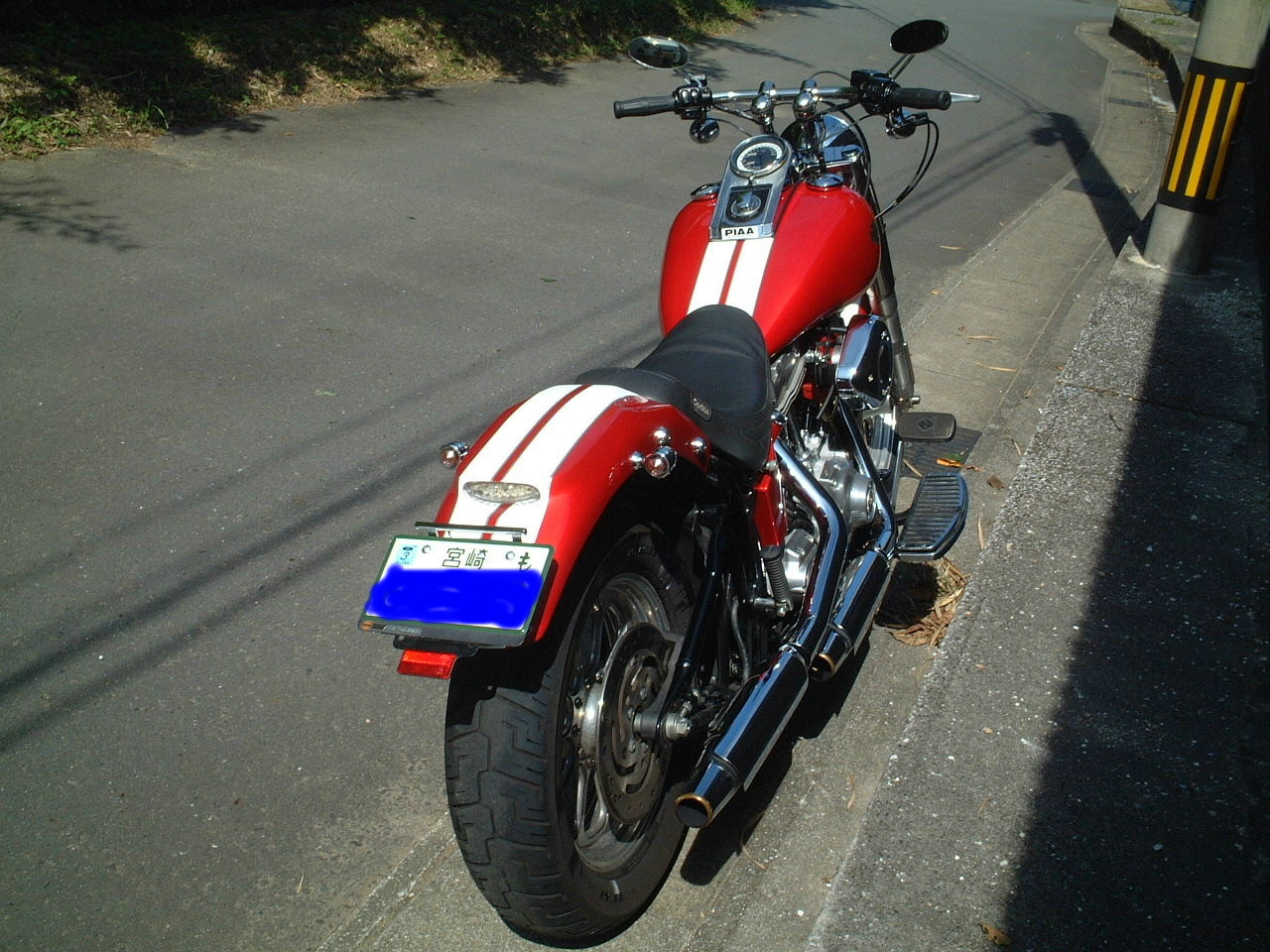

いい感じに仕上がったと
思いませんか?(自己満足)
LEDライセンスライト
ナンバープレートホルダーは
バンディット250用

強化オイルポンプ 上がノーマルカム
下がハイカム
サンダンスのピストンキット
1600cc

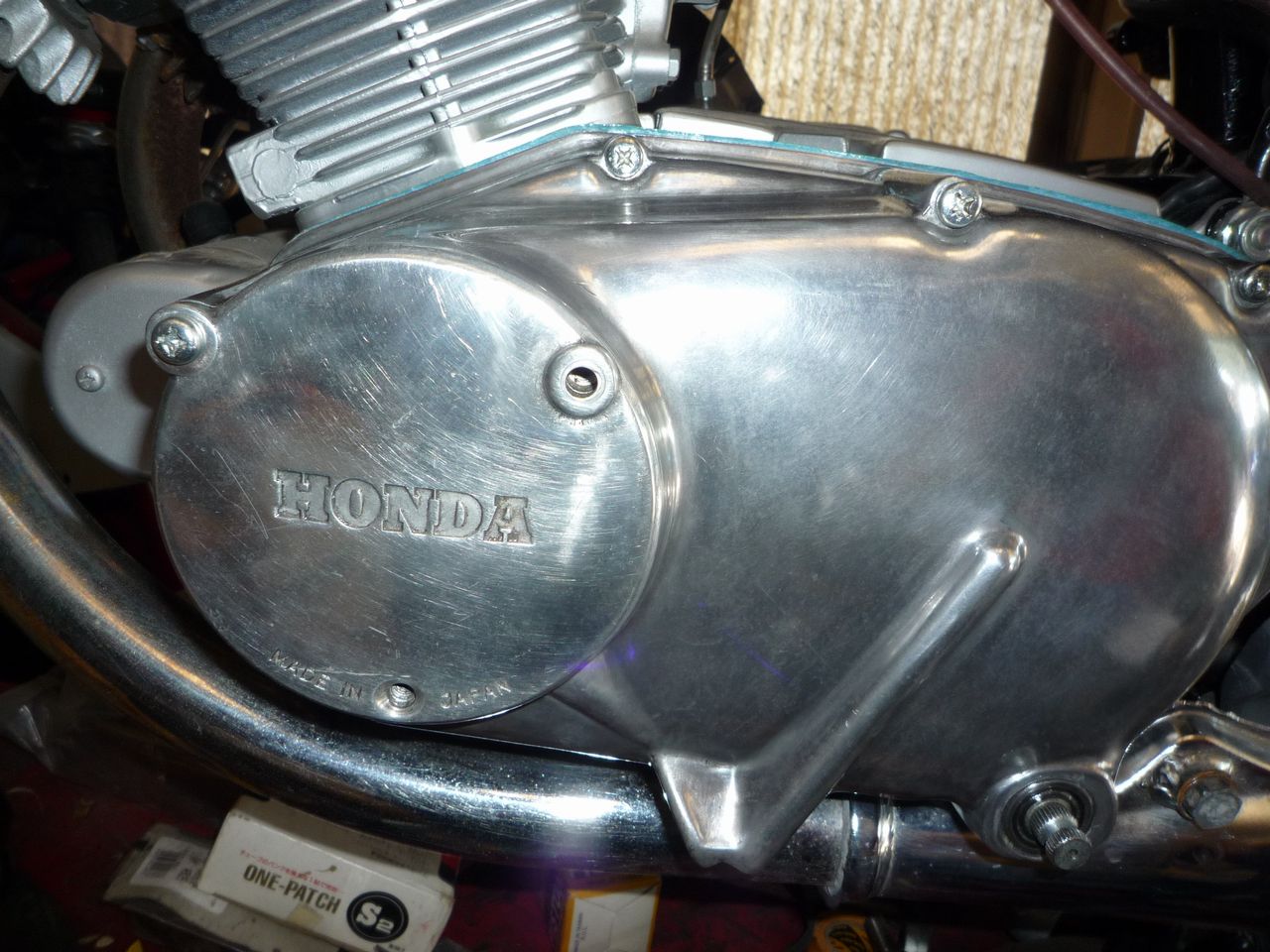

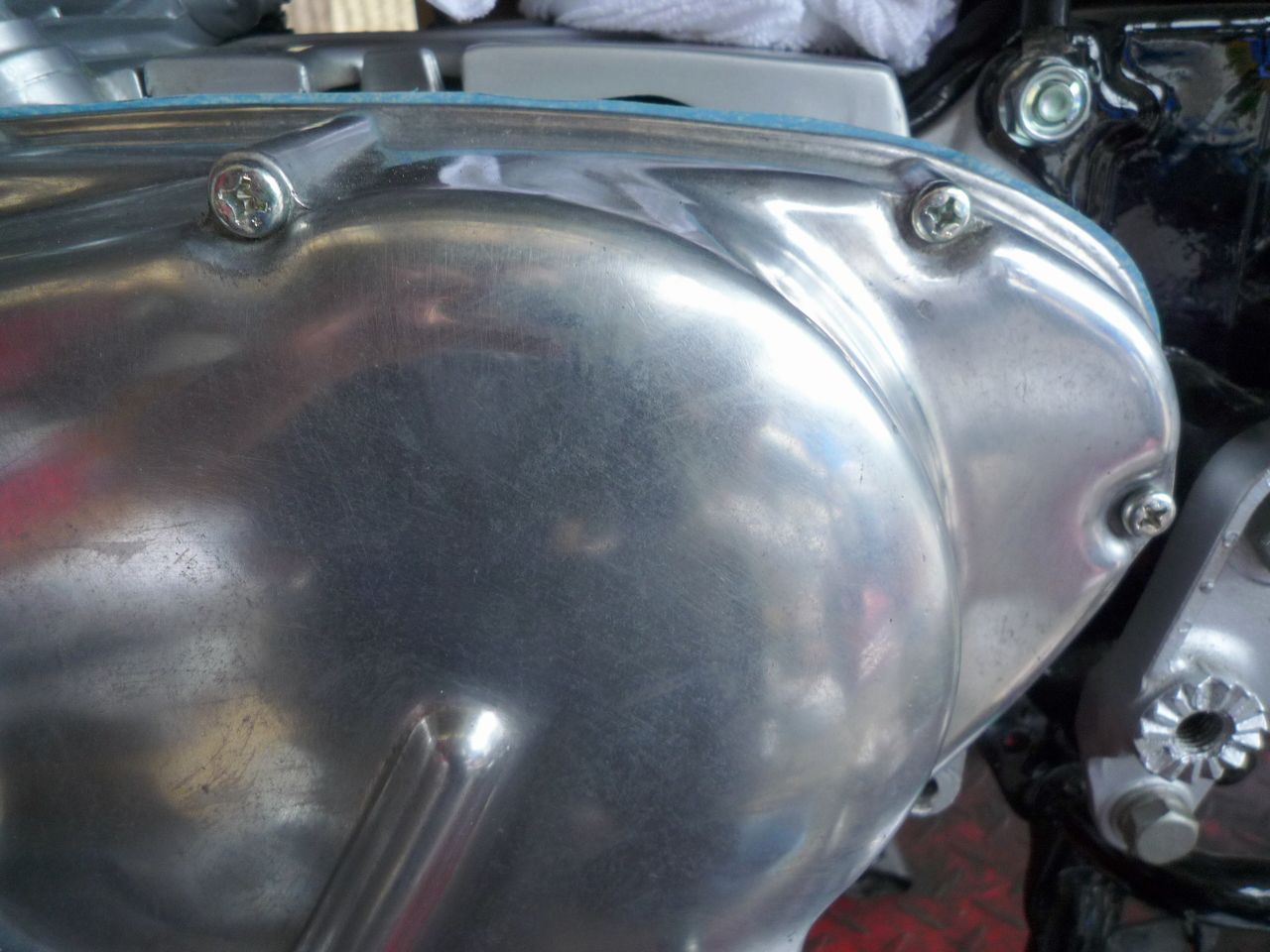

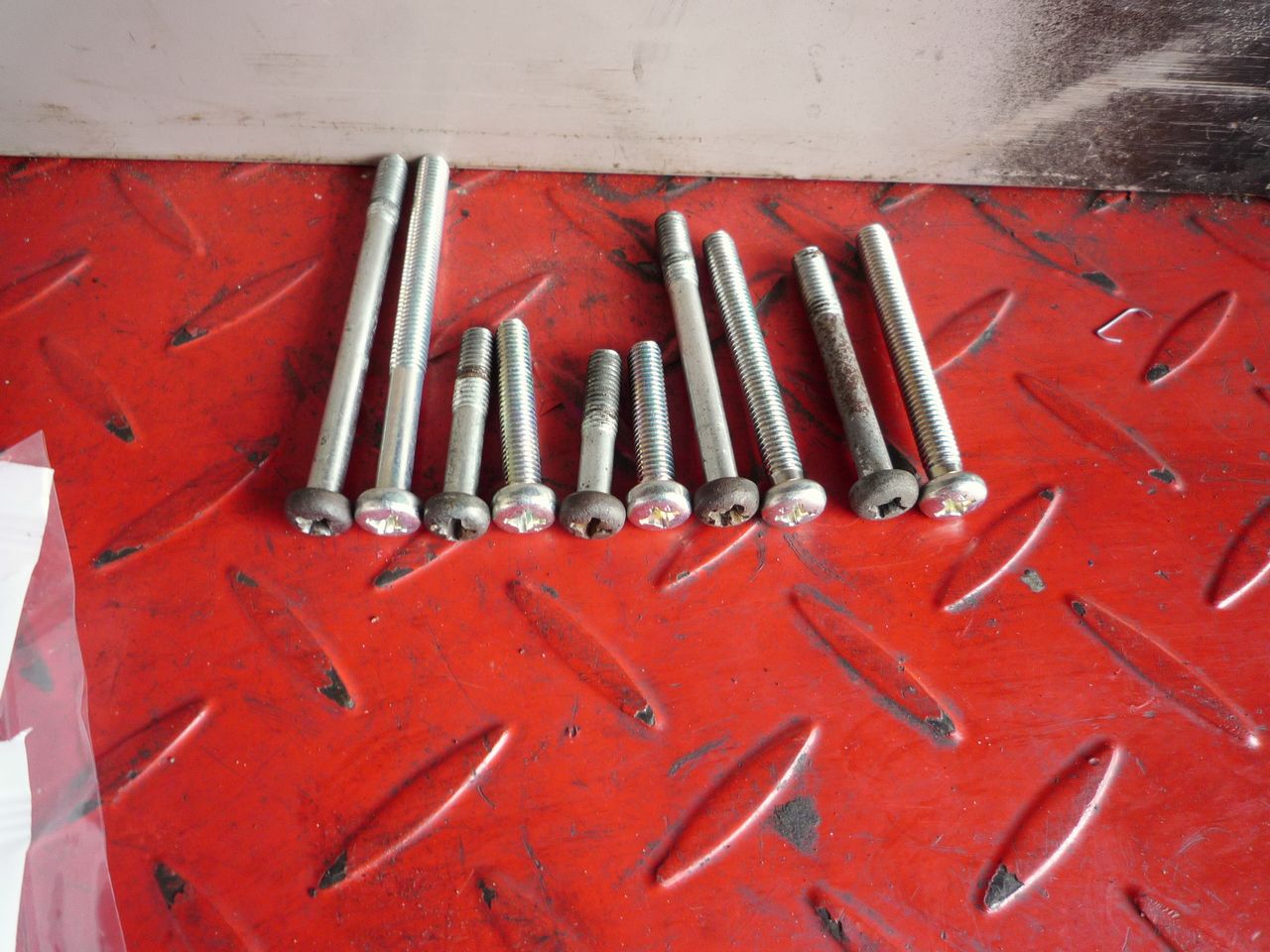

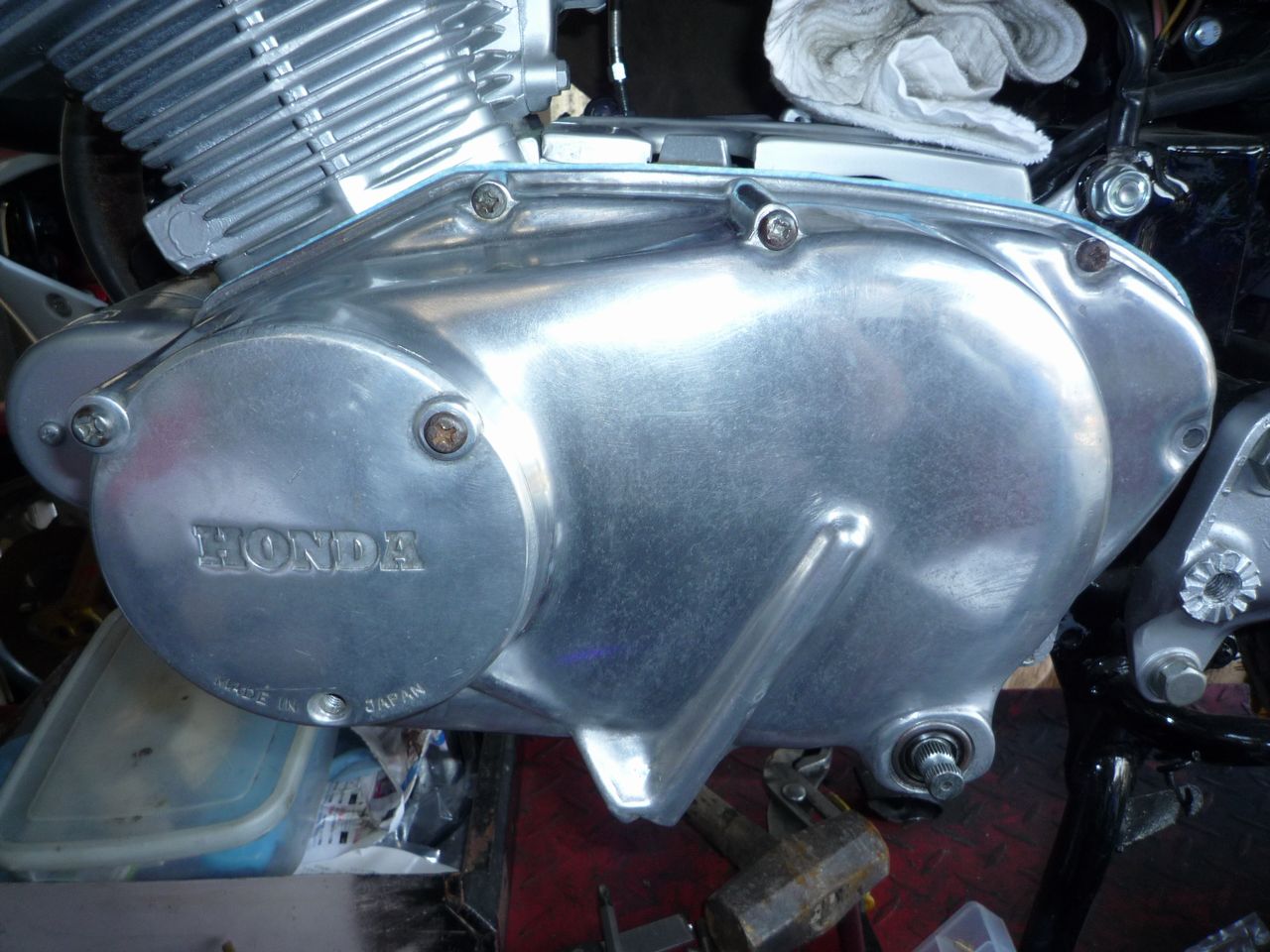

CB750F レストア中

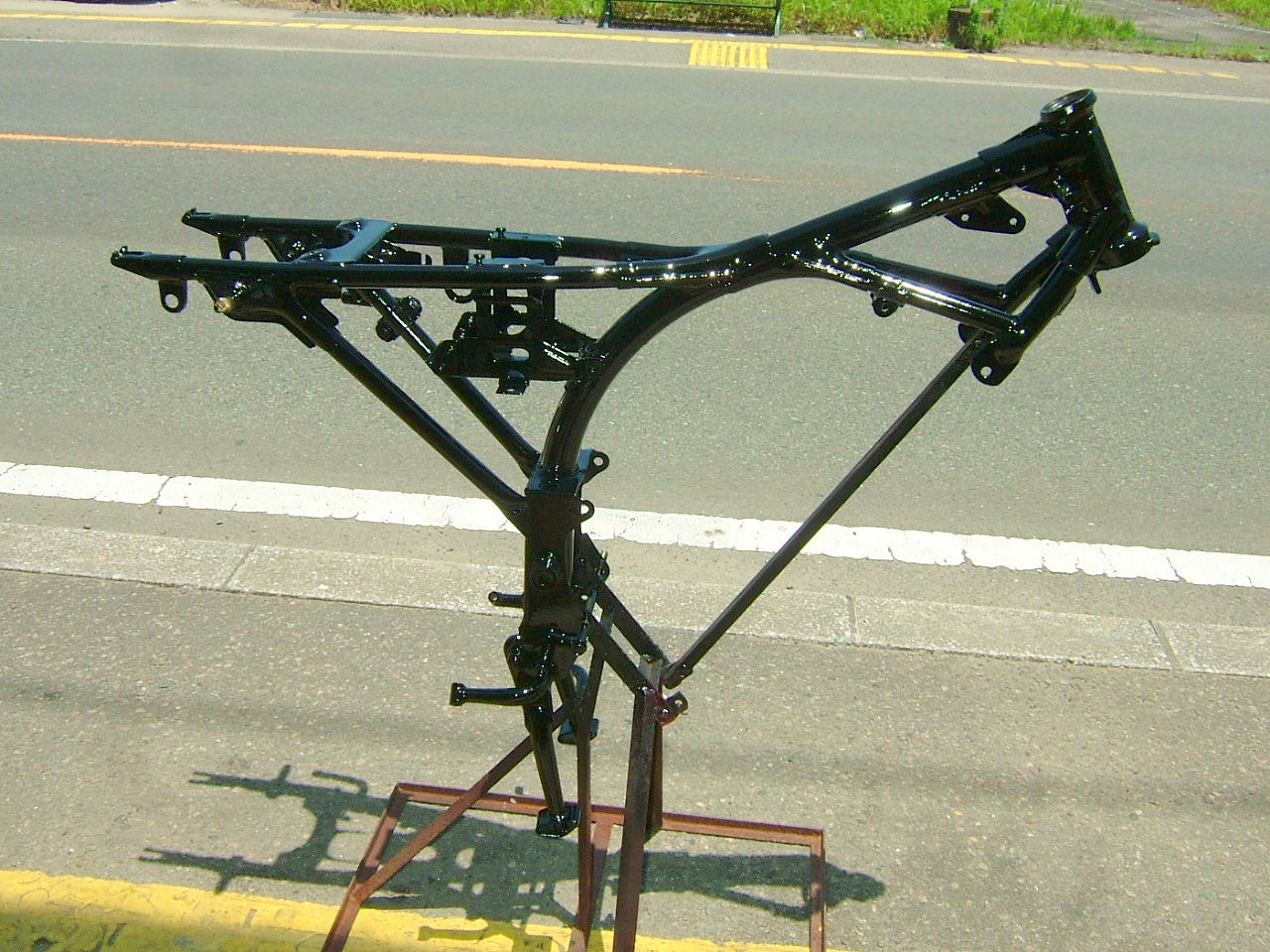

フレームから塗り直し予定本人の希望で足回りも換装予定(かなり根気が要りそう) 外装 750FBの黒に全塗装

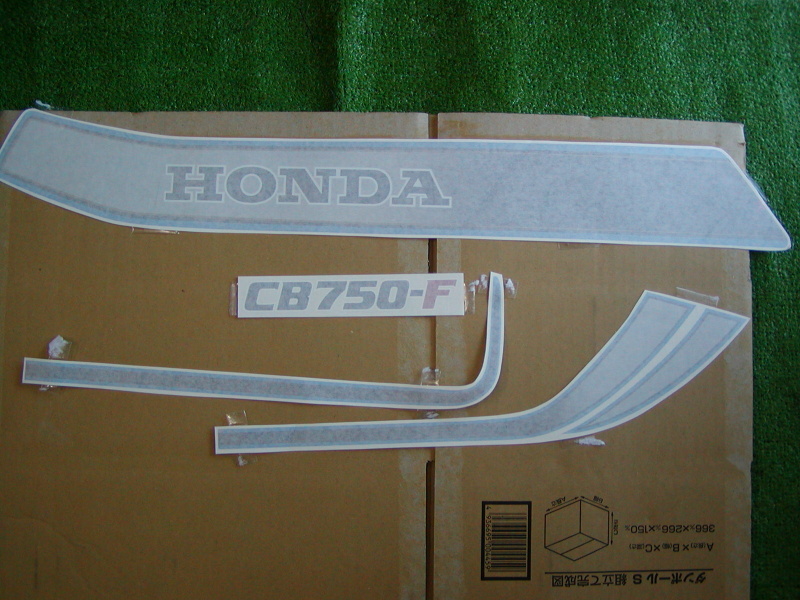

ラインはヤフオクで購入

送料込みの¥20.000位
高いのか安いのか?・・・

CB750Fのステムはボルト止め
なのでシャフトを抜くのは簡単と思ったら結構堅かった
NSRのシャフトは溶接して有る
のでサンダーで溶接部分を削り落としNSRのシャフトは使用しないので叩いてシャフトを抜く
フロント回り NSR
センターシャフトの打ち直し
後はプレスで圧入して溶接をすれば出来上がり(CBとNSRのシャフトの径は同じ)長さが違うだけ。

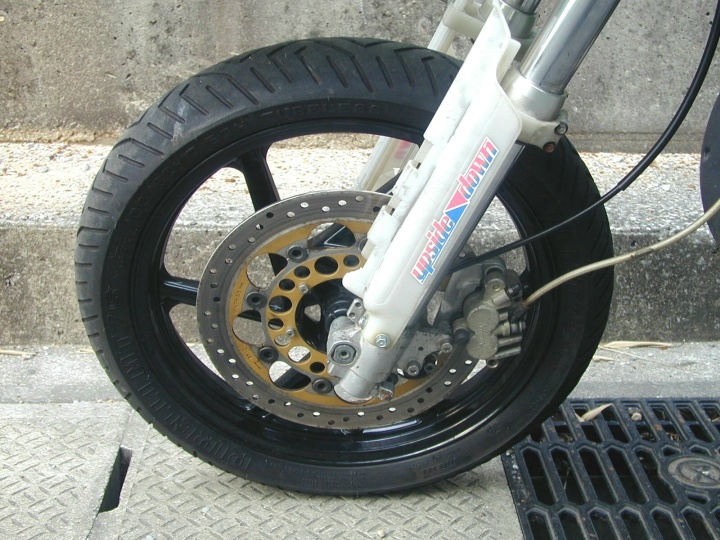

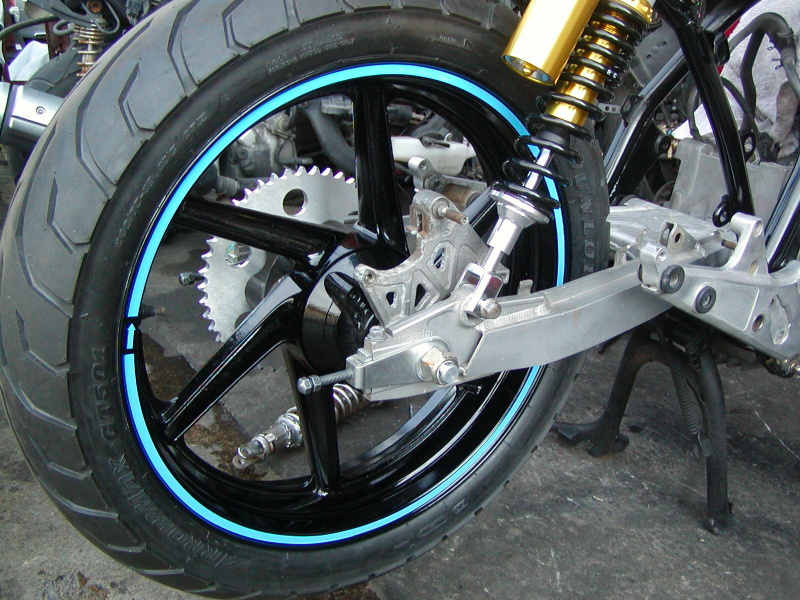

フォーク延長用ジョイント 100o延長 ラインを張って見ました ホイールを黒に塗りました
ワンポイントにリムステッカーを
テールカウルのラインの色と
マッチして良い感じに・・・・・

GSX750S改

今から、カスタム予定
足回り及びエンジン
GSXR1100
フロントは、ボルトon
ハンドルをトップブリッジ
の下に取り付けた方が
バランスが良いようです

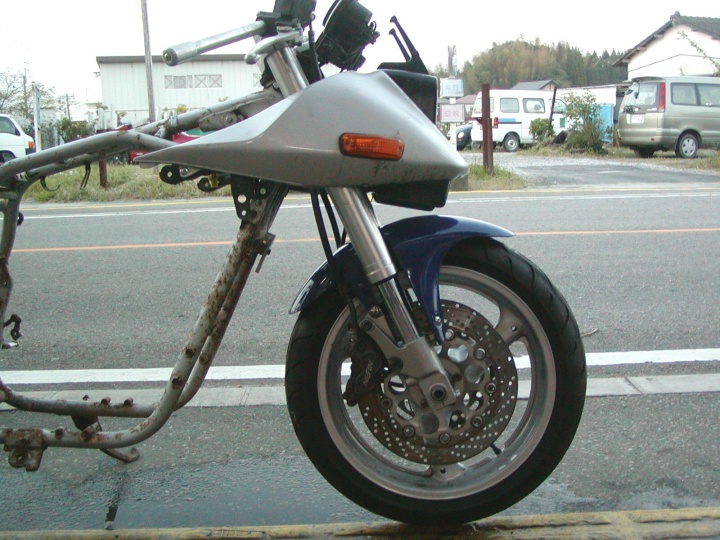

フロントから見ると、かなりタイヤが大きく見えます。 カウルの内側を削る
必要が有ります。
イングアームは、インパルス
400用。
ナズマ用がボルトオン
で取り付け可能との情報有り。

今回は、本人の希望で
インパルスのスイングアームを使用。

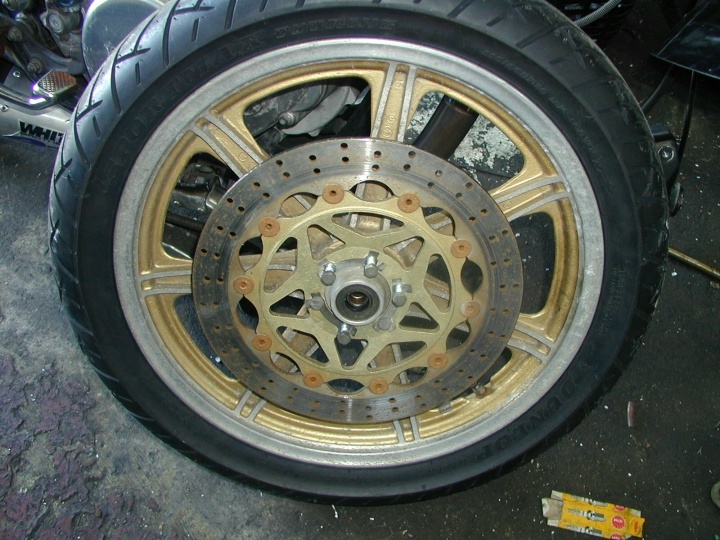

1100Rのホイールをインパルス
のスイングアームに取り付ける

にはベアリング及びカラーの変
更が必要

ベアリング、左がR1100
カラー、左がインパル400
インパルスのスイングアームだ
と、タイヤの幅がぎりぎりです。

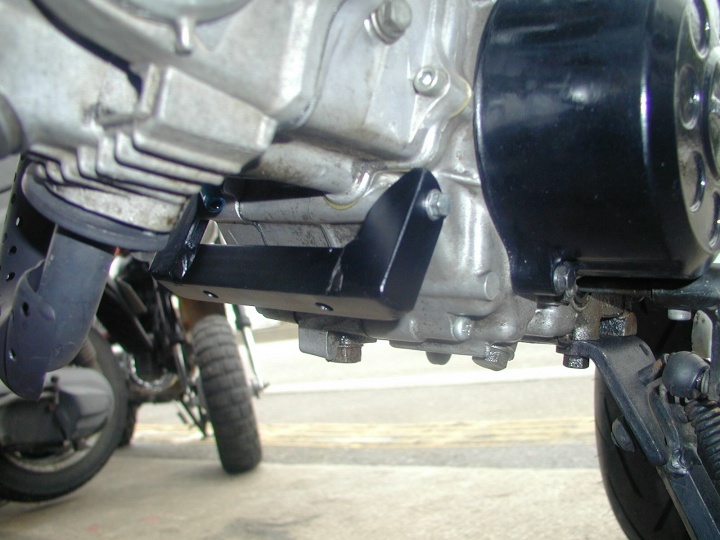

エンジンハンガーを作成中
スイングアームフロント側
左がインパルス
右が750カタナ
シャフトは750カタナ用を
ベアリングはインパルス用
を使用する
中のカラーとベアリング
左がインパルス
右が750カタナ
カラーは750カタナ用を
使用する

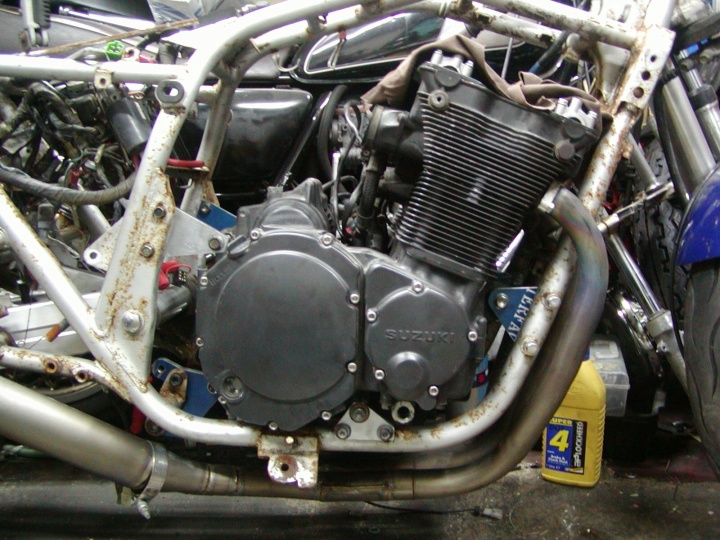

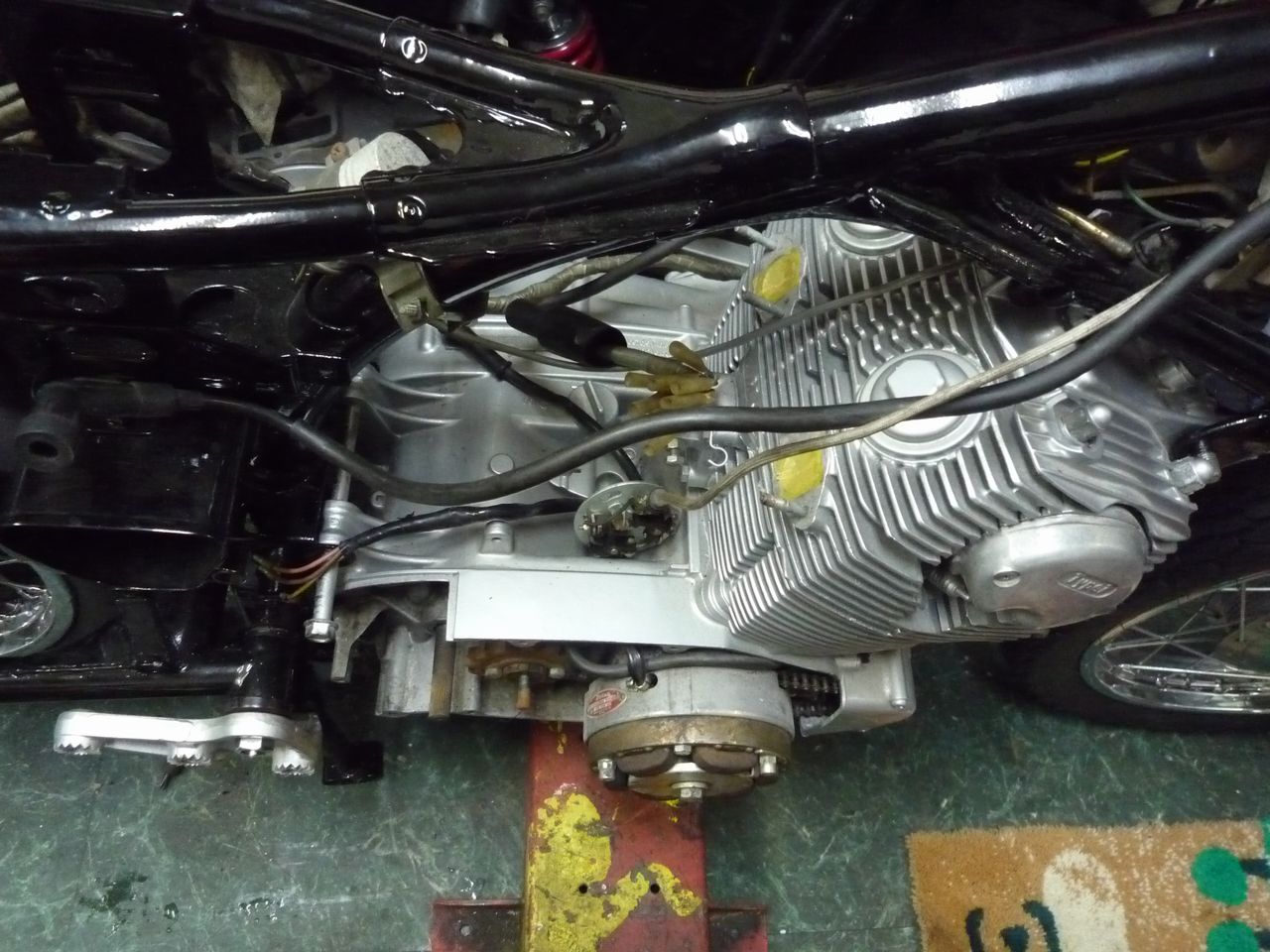

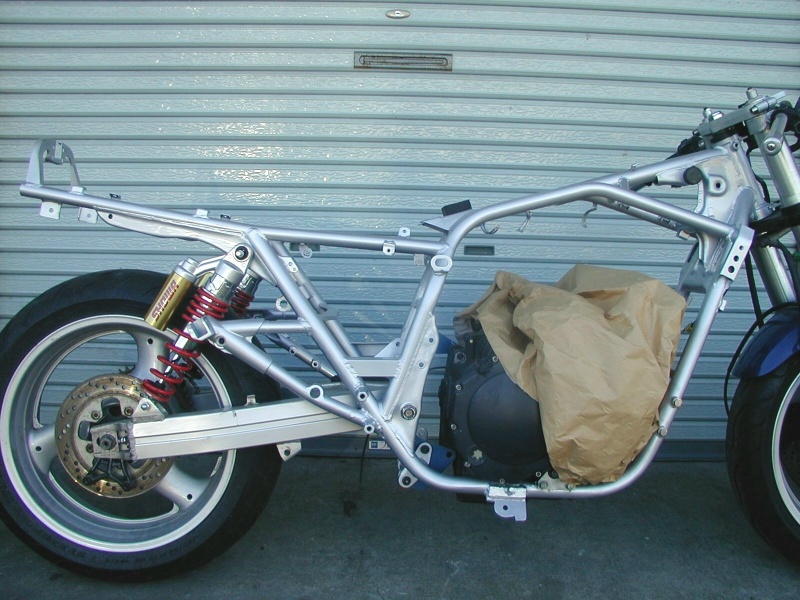

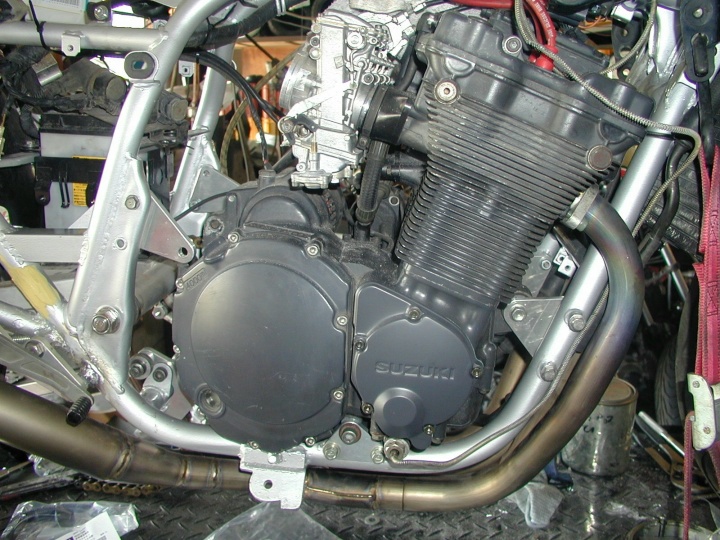

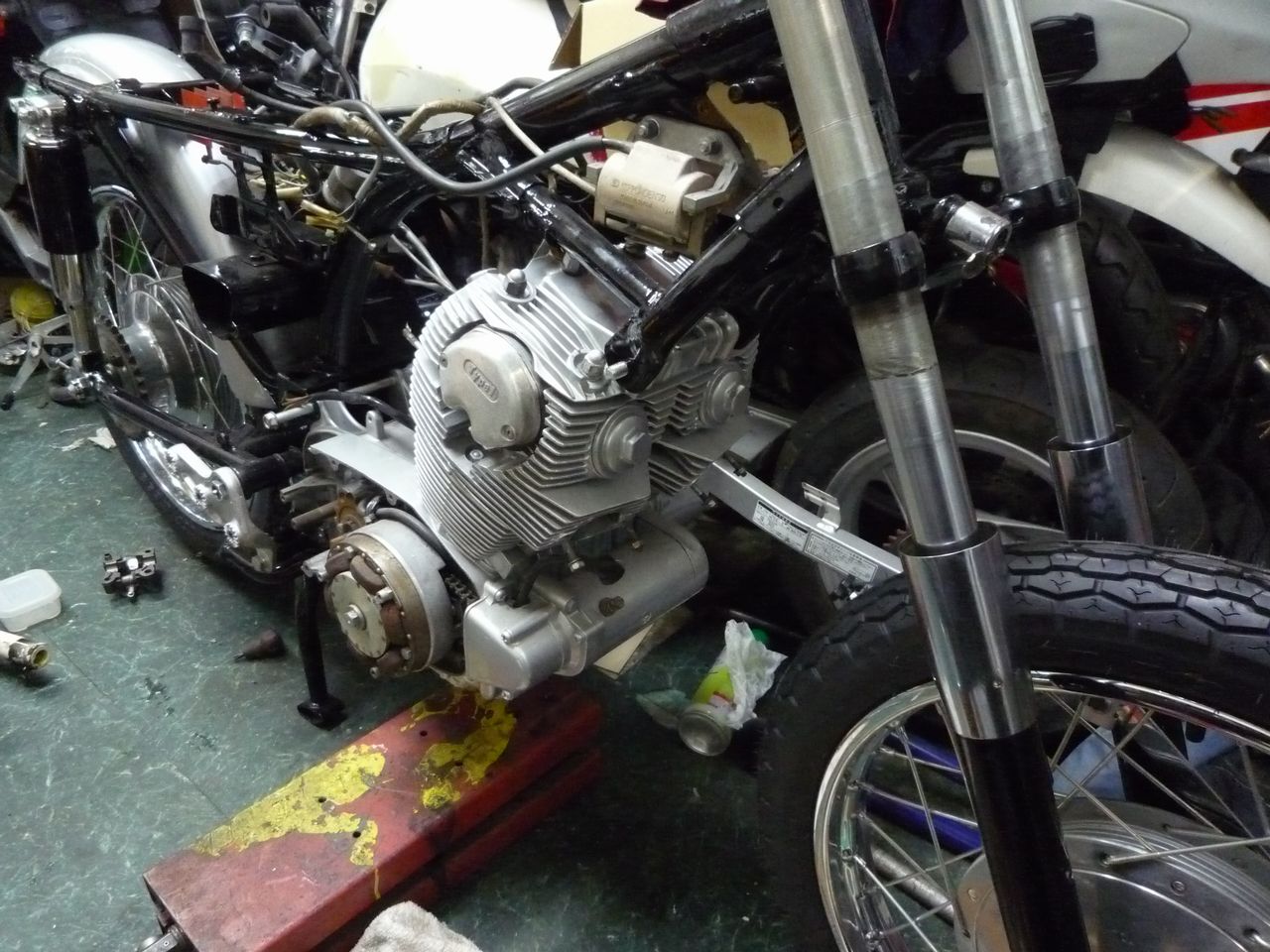

エンジンを載せて見ました。
E/Nを載せるには、ヘッドカバー
と外側のカムホルダーを外さな
いと載りません。
エキパイ自体は何処にも干渉
しないようです。
サイレンサーがタンデムステッ
プのステーに干渉します
エキパイは、何とか横に伸びてる
パイプに当たらないようです。
タンデムステップをカットして
3p位上に溶接

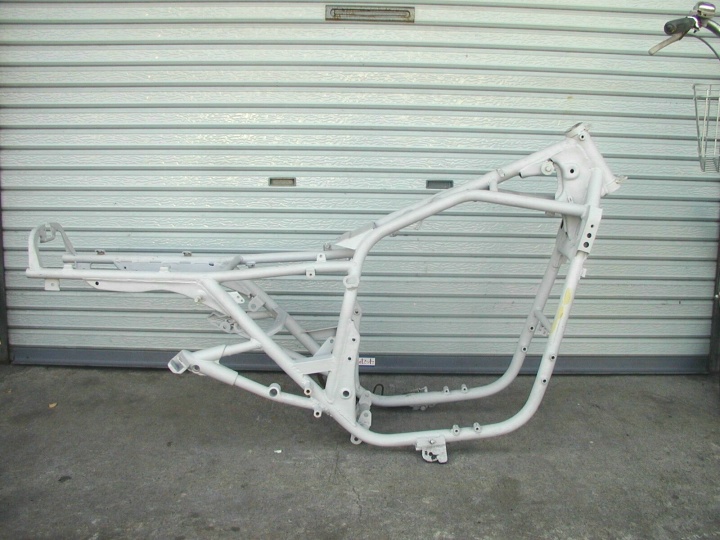

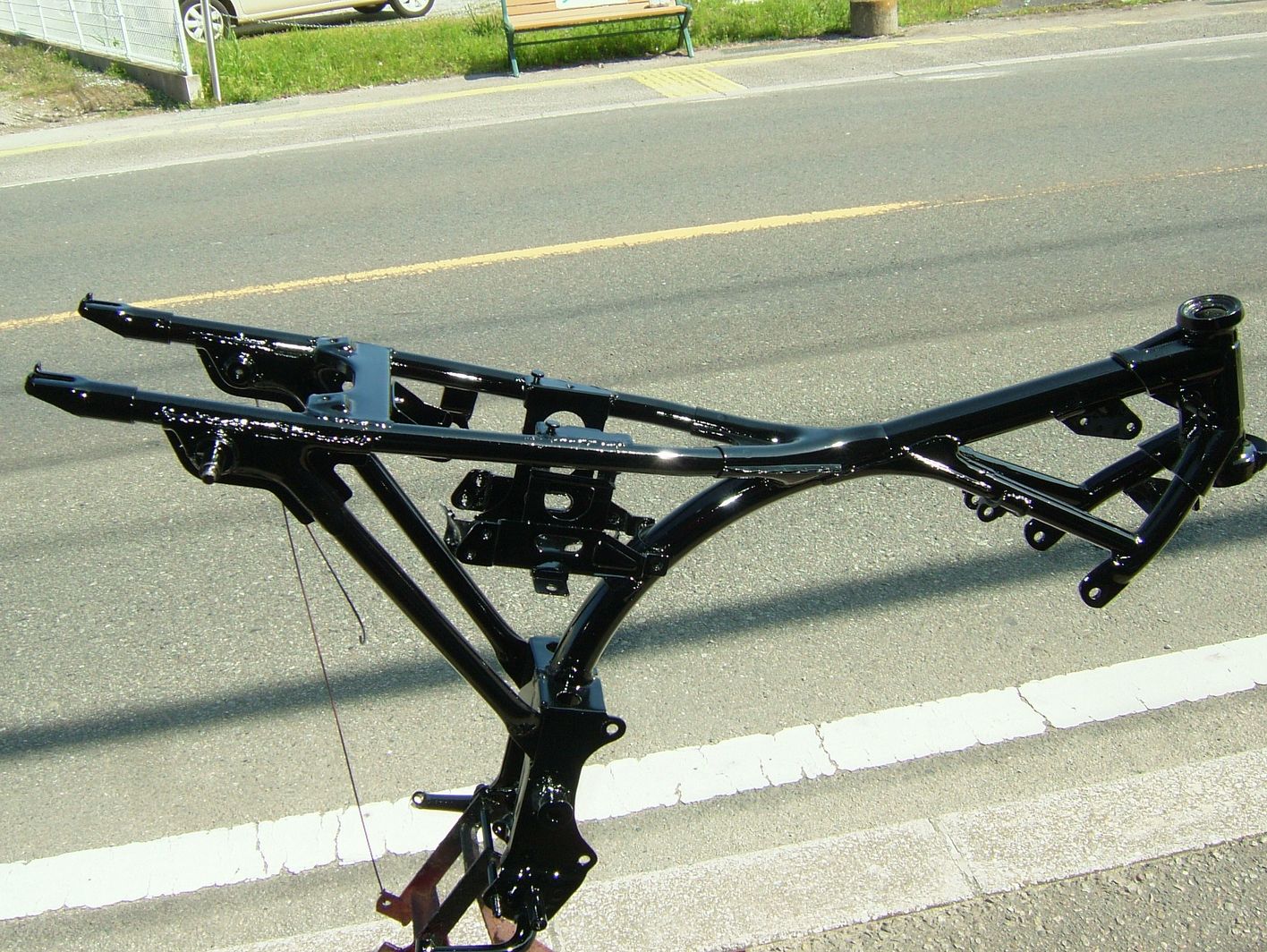

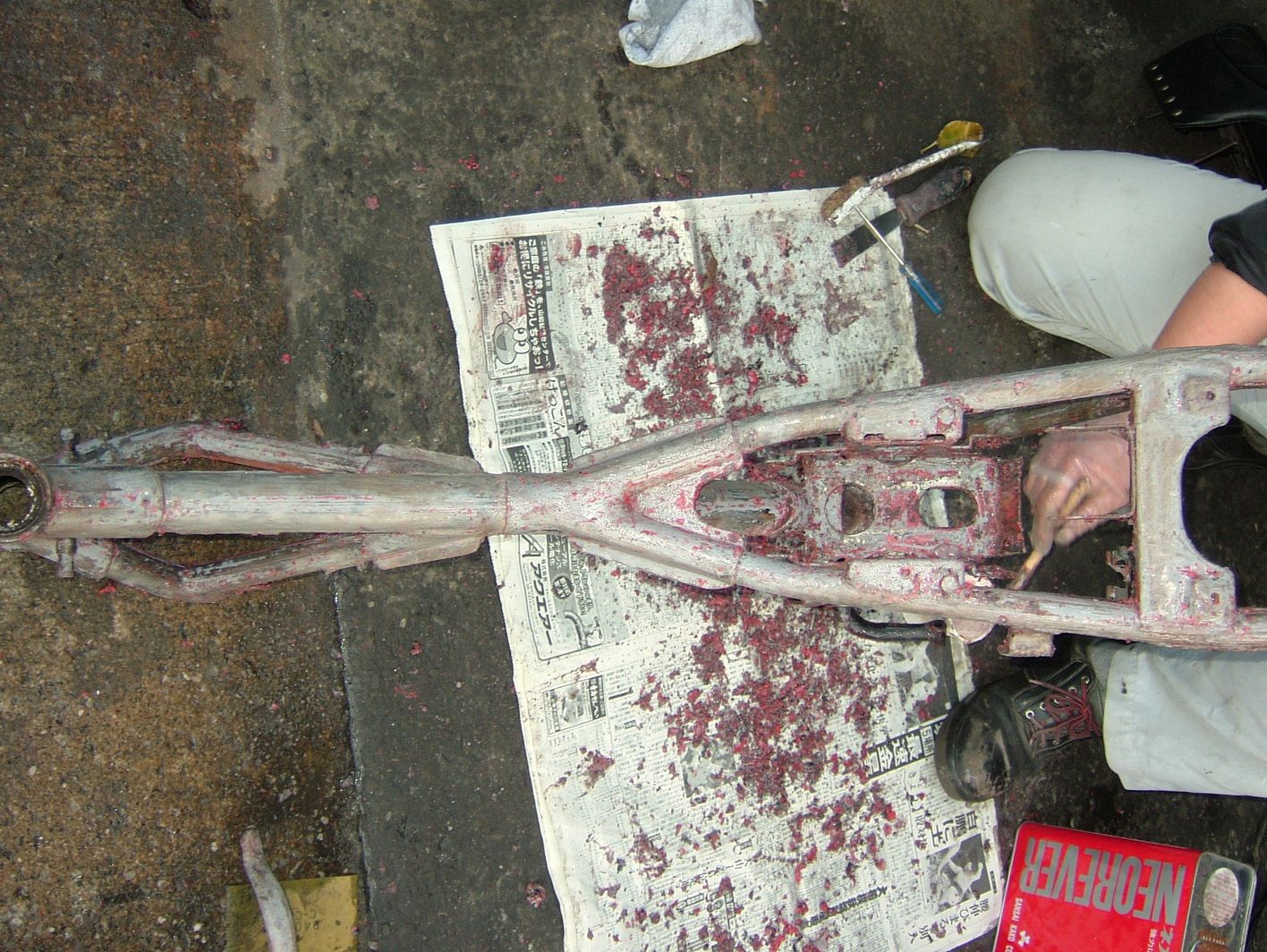

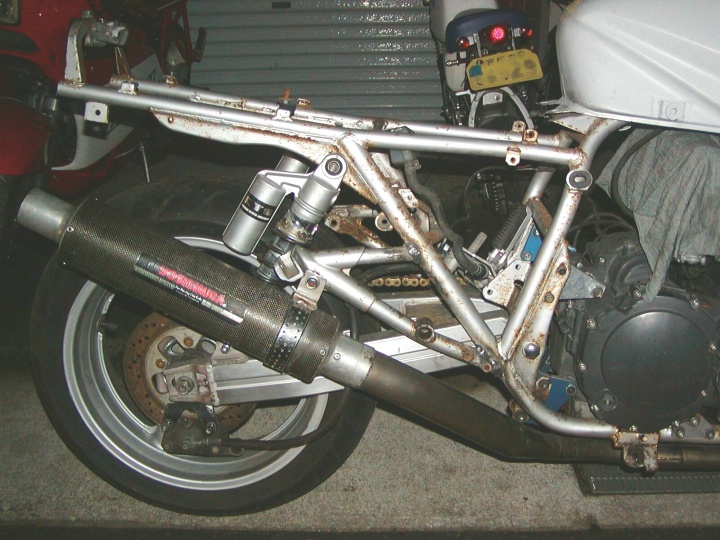

レームの錆を落としサーフェー
サーを塗りました。

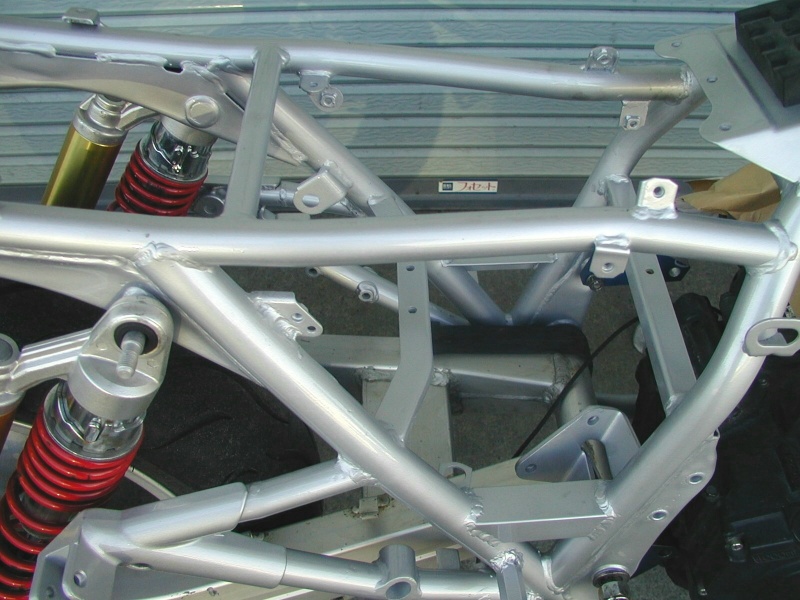

レームを銀に塗装した状態です
エンジンも銀に塗装する予定

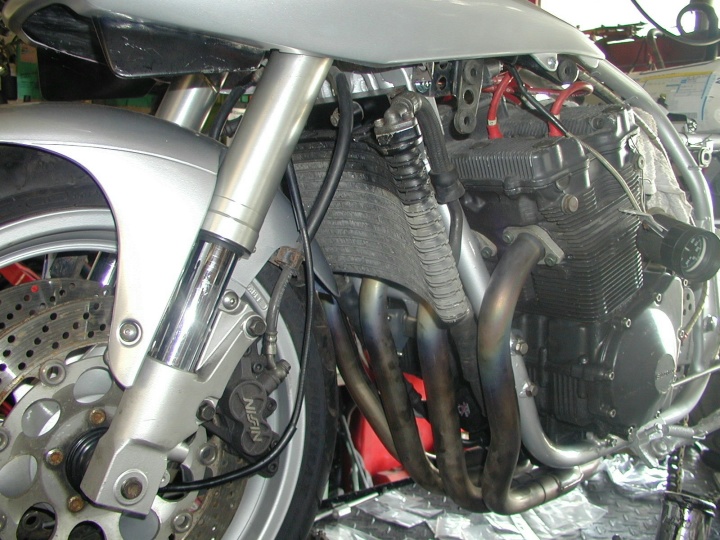

見違える様に綺麗になりました イルクーラーとマフラーは
取り付け出来ました。

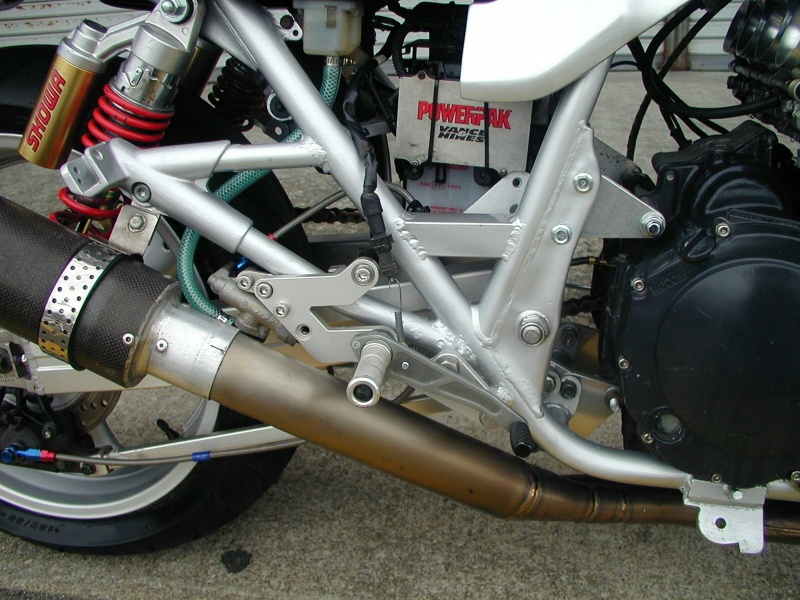

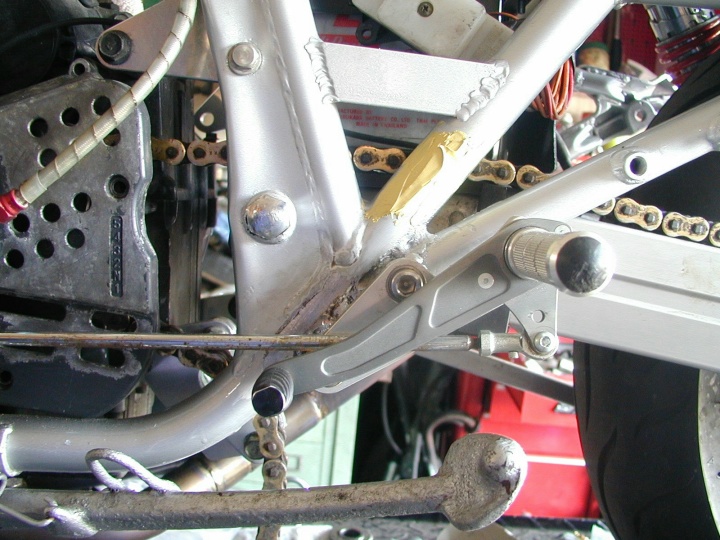

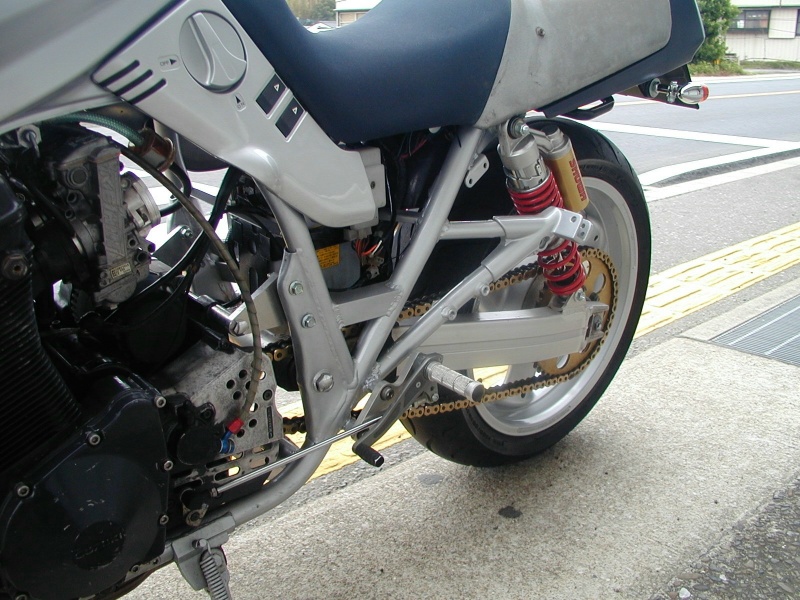

ゼファー400のバックステップを加工して取り付け
エンジンの塗装は今回は
パスしました。
右側ステップ
マスターシリンダの取り付け
に苦労しました。

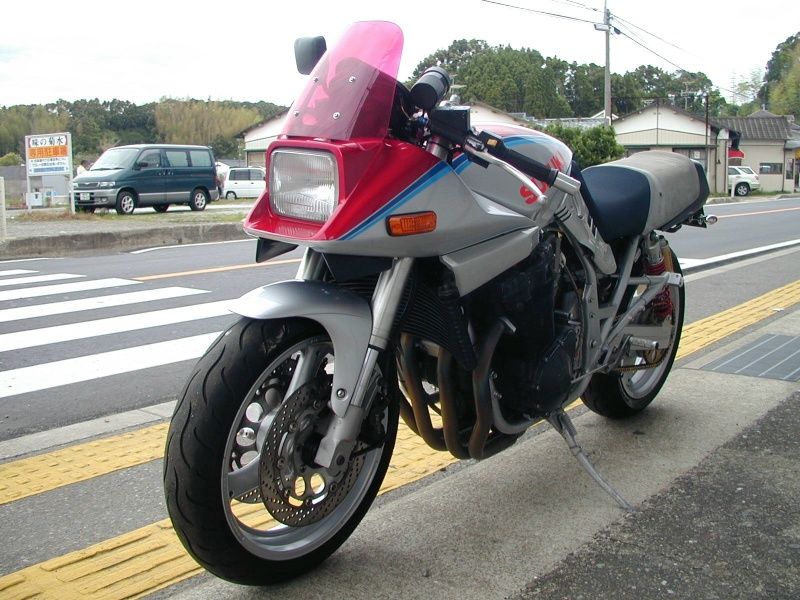

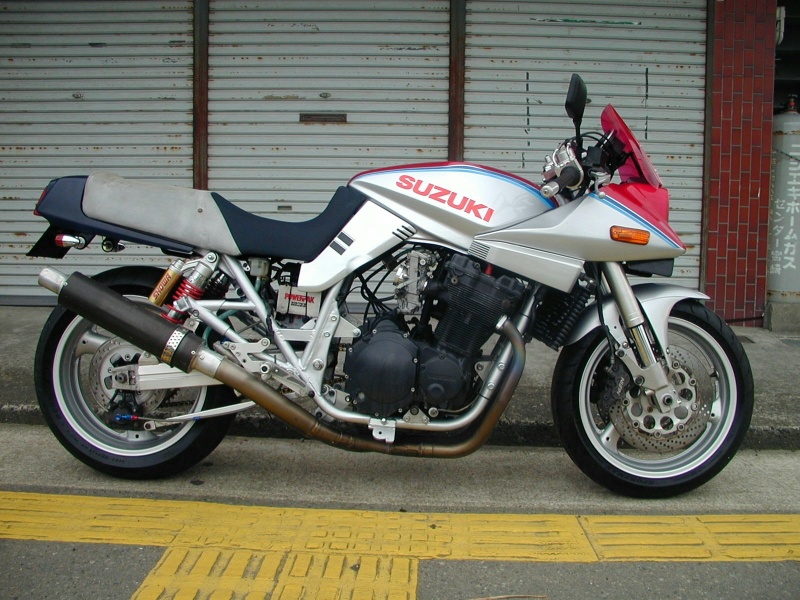

左側の取り付けは楽勝? この角度から見るカタナが
私は好きです。
この角度良いですね・・・(^_^)
自己満足です。
R1100のタンクキャップが
取り付け出来る様に溶接加工
済み
(良い感じに仕上がっている
と思いませんか?)
自己満足ですけど・・

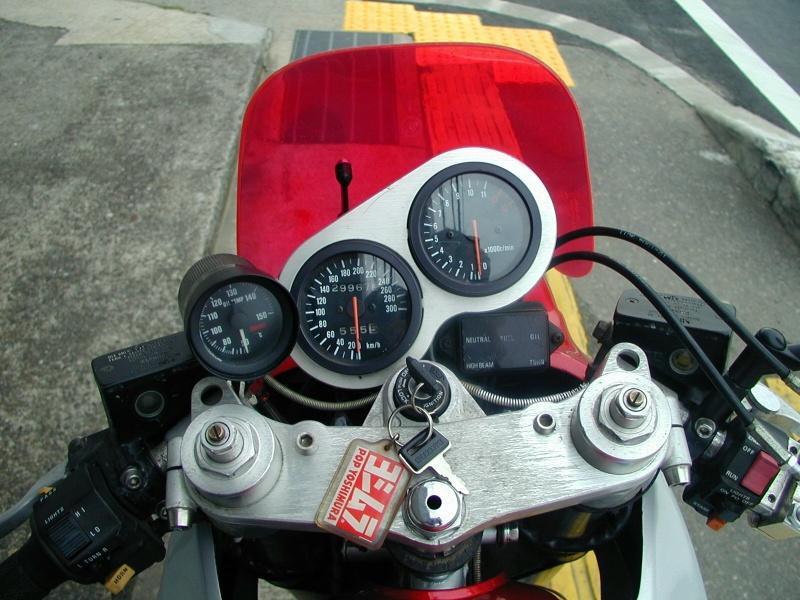

メーターはGSX1100R
取り付けステーを溶接加工して有ります
さすがに、後から見ると
タイヤが大きく見えます。

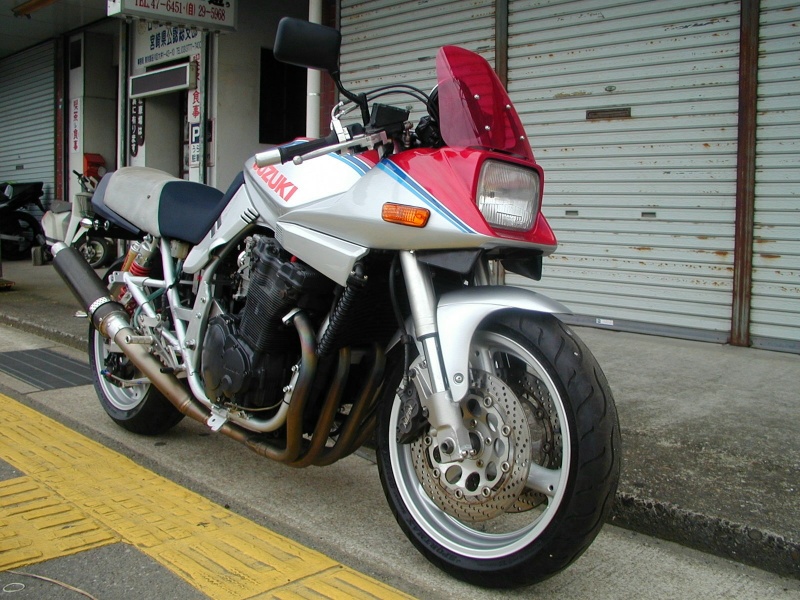

これで完成です。
まだ、シートの張り替えが
残っていますけど・・・

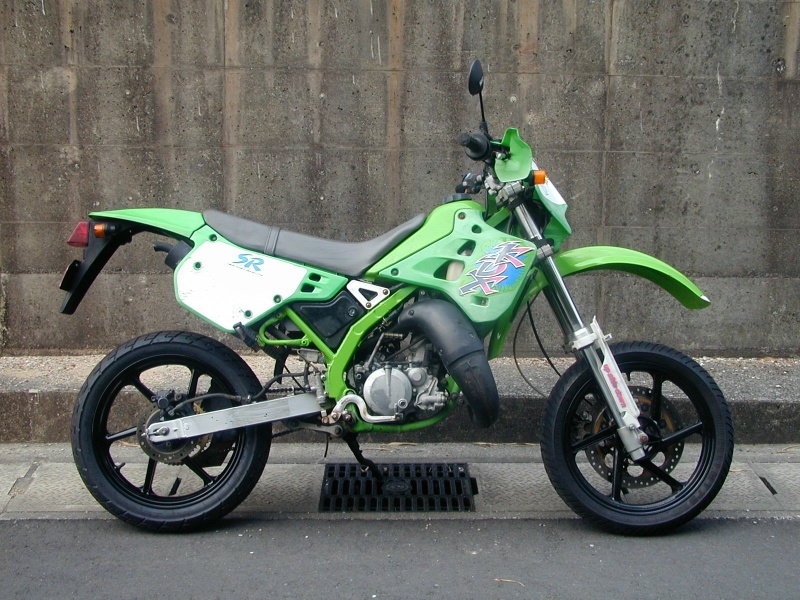

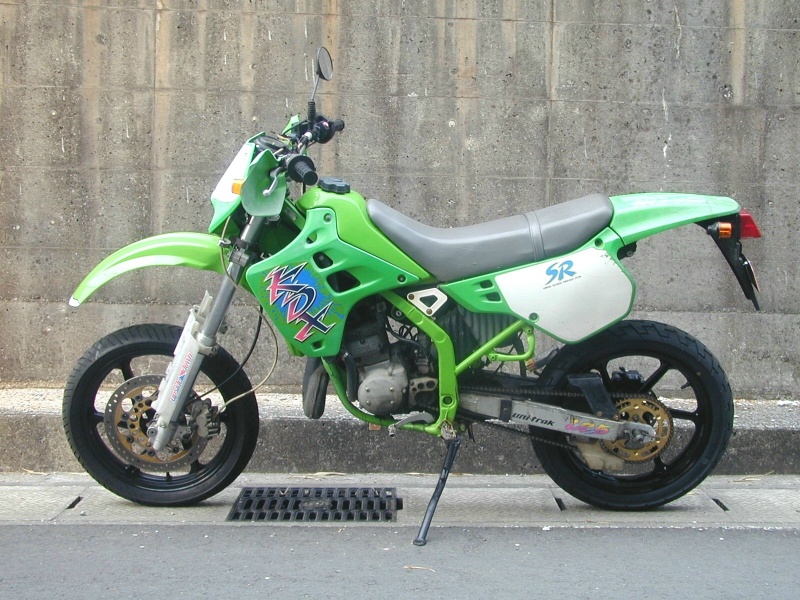

KDX125SR 足を変えて見ました。

フロントホイール NSR125R
キャリパー CR125
メーターケーブル
GB250

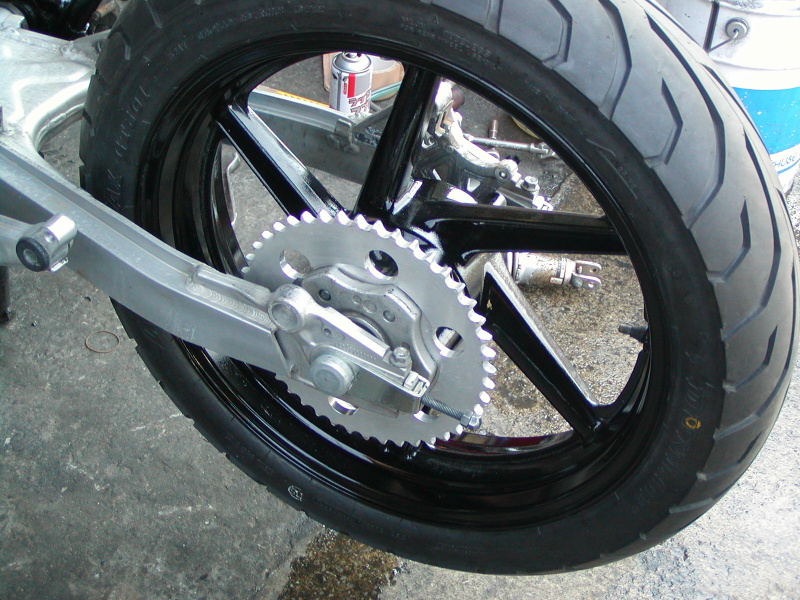

リヤホイール NS-1
タイヤサイズ
110/80-17
チェーン引きを付けるためのステーの溶接が必要

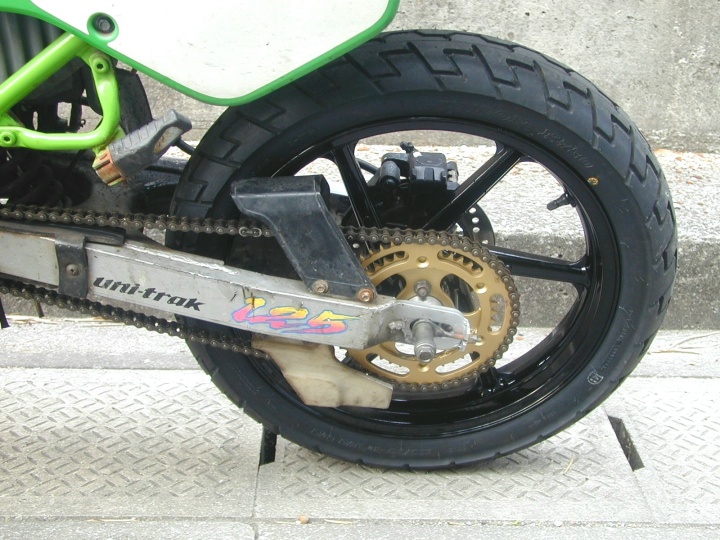

リヤに10oのスペーサーを追加
シャフトの径を合わせるためにスペーサーを加工、

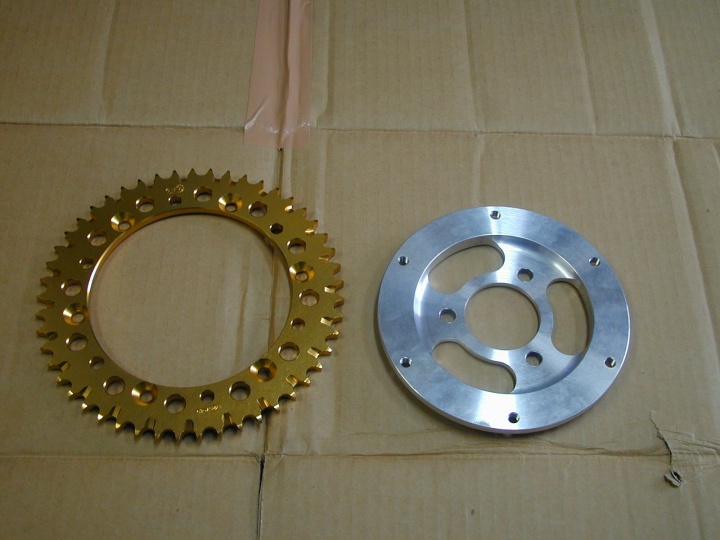

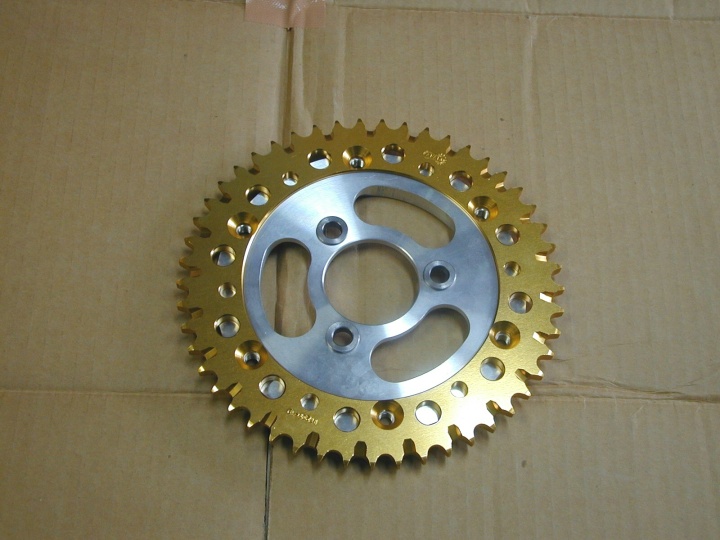

アファームのスプロケットが付けれるように、NS-1のホイルに合う、スペーサーを作って見ました
後日、取り付けて見ます

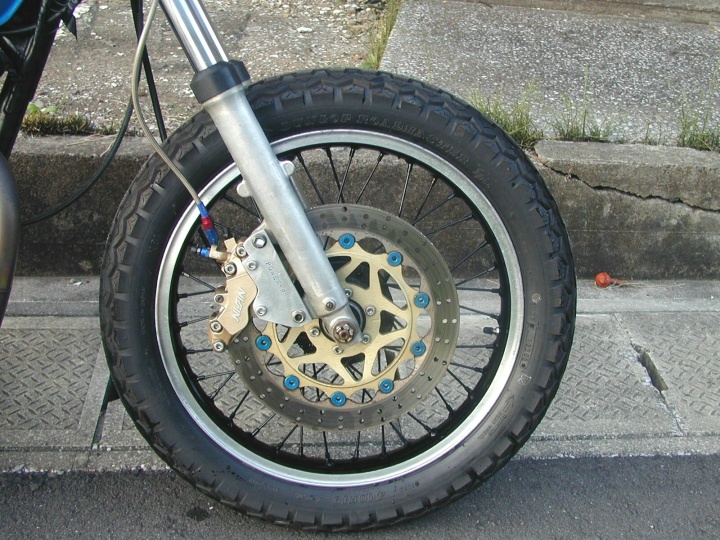

SR400

SR400にGX250のキャストホ
イルを付けて見ました。
フォークは、SRのノーマルを使
いましたのでキャリパー取り付け位置が、上過ぎてディスク径が足りません

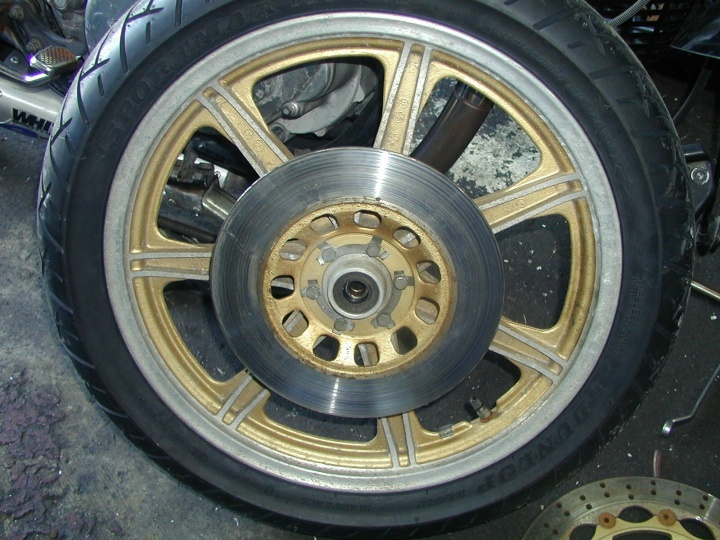

ということで、1KTのディスクを
付けました、ディスクをオフセット
するために、10oのスペーサー
が必要でした。
ついでに、キャリパーは
当方のお気に入りのホーネット

のキャリパーを取り付けて見ま
した。

結構、見た感じが良いと思い
ませんか?

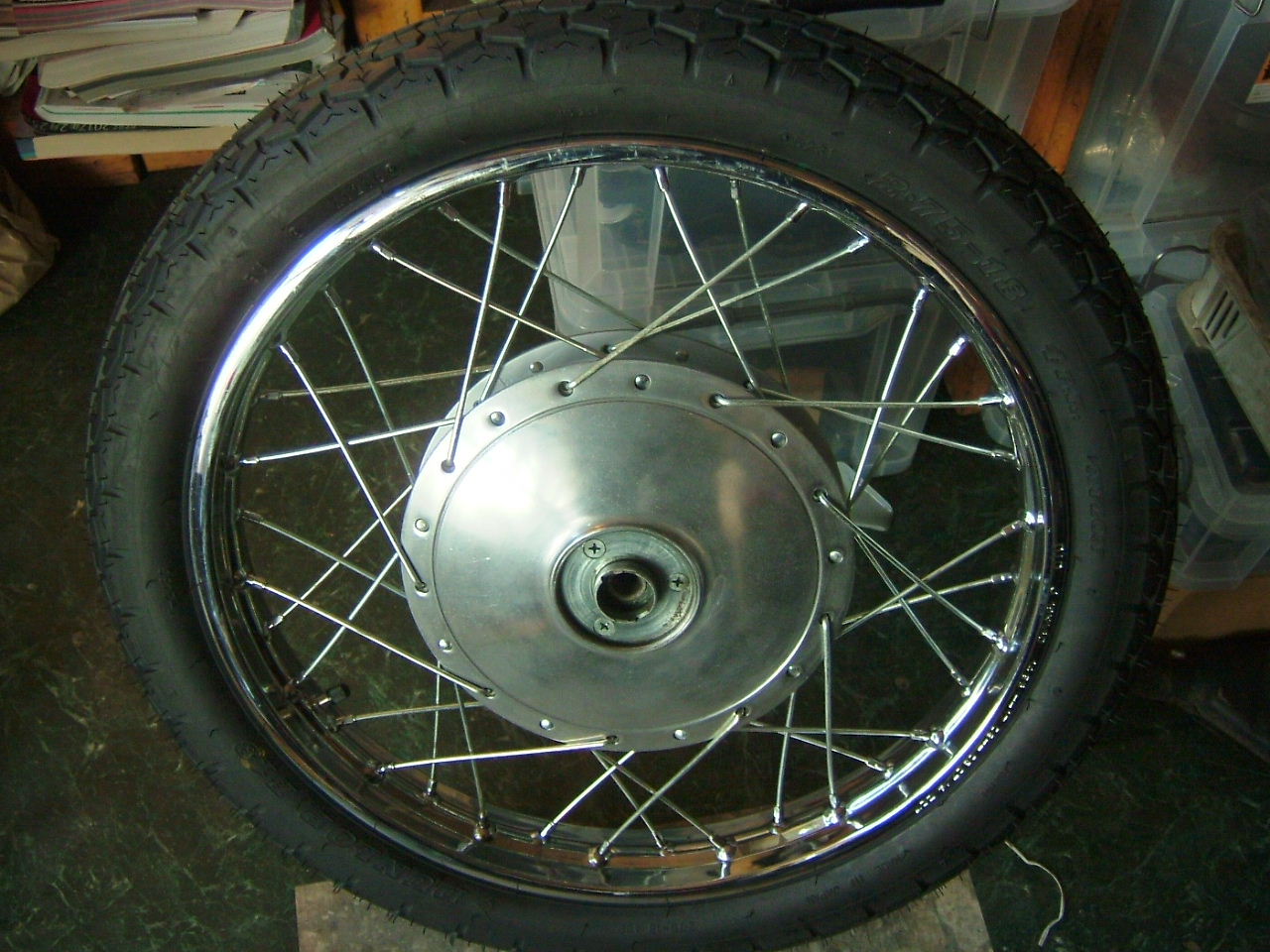

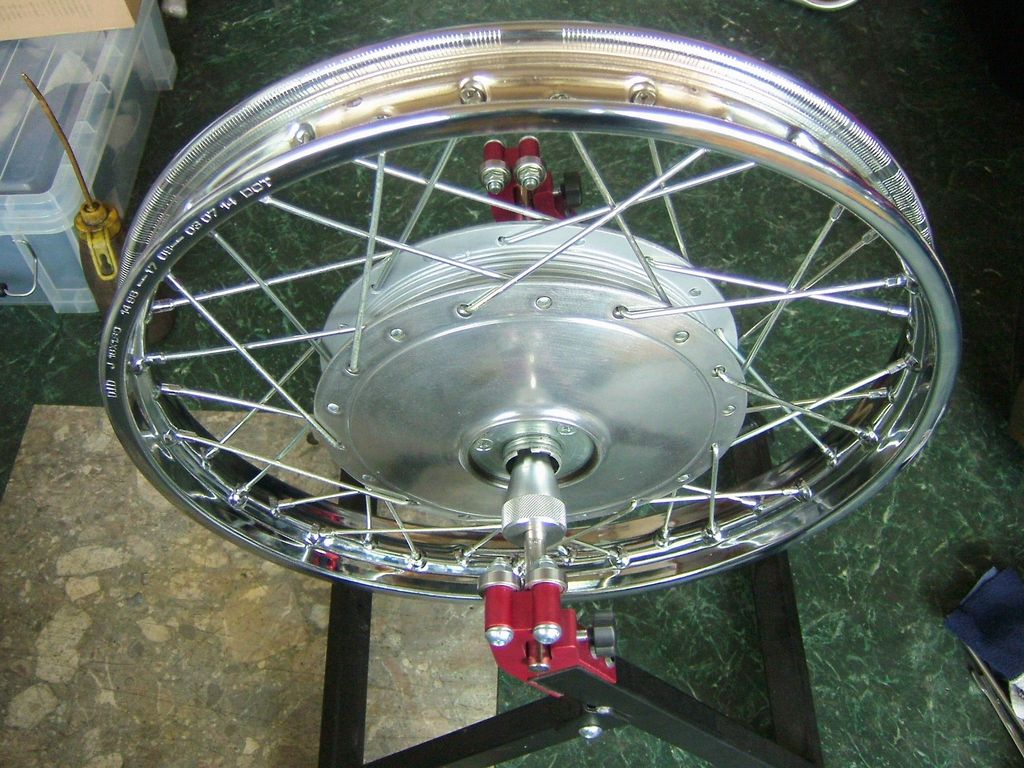

スポークタイプで加工してみました

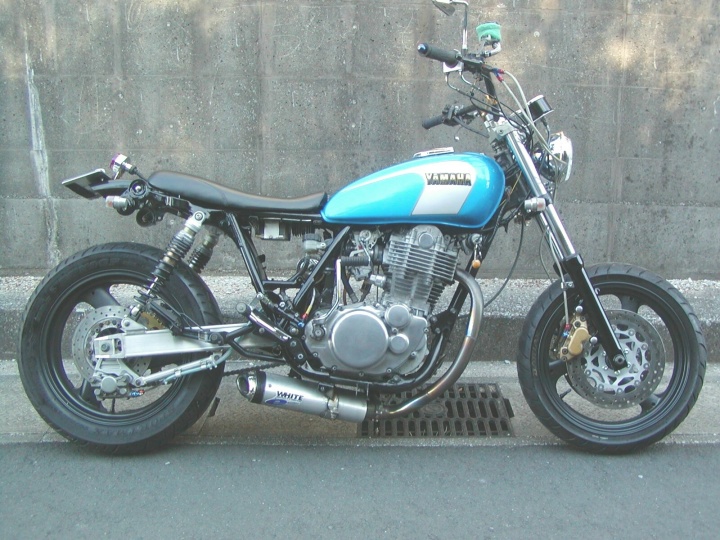

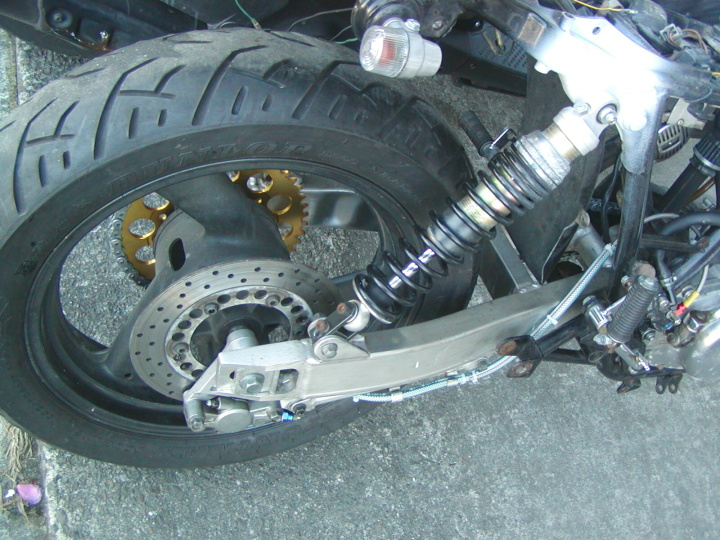

XJR400の足回りを組む予定です
スイングアームフロント側を
両サイド5oカット
それに合わせてベアリングが
はいる内側を5o奥に削る

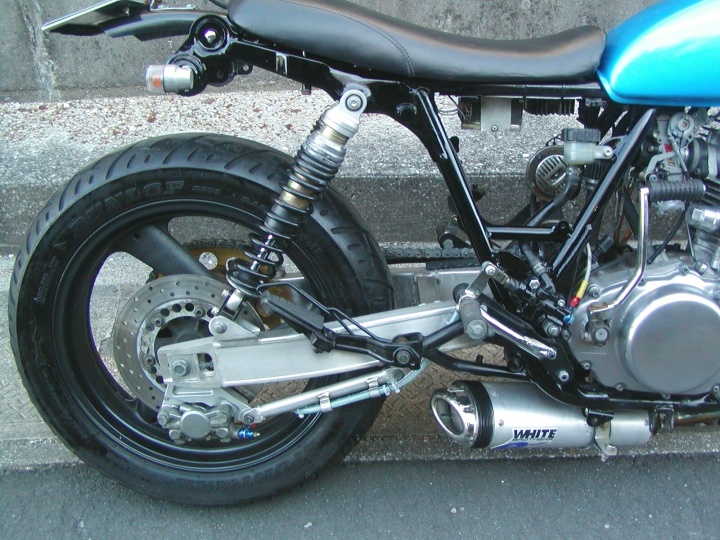

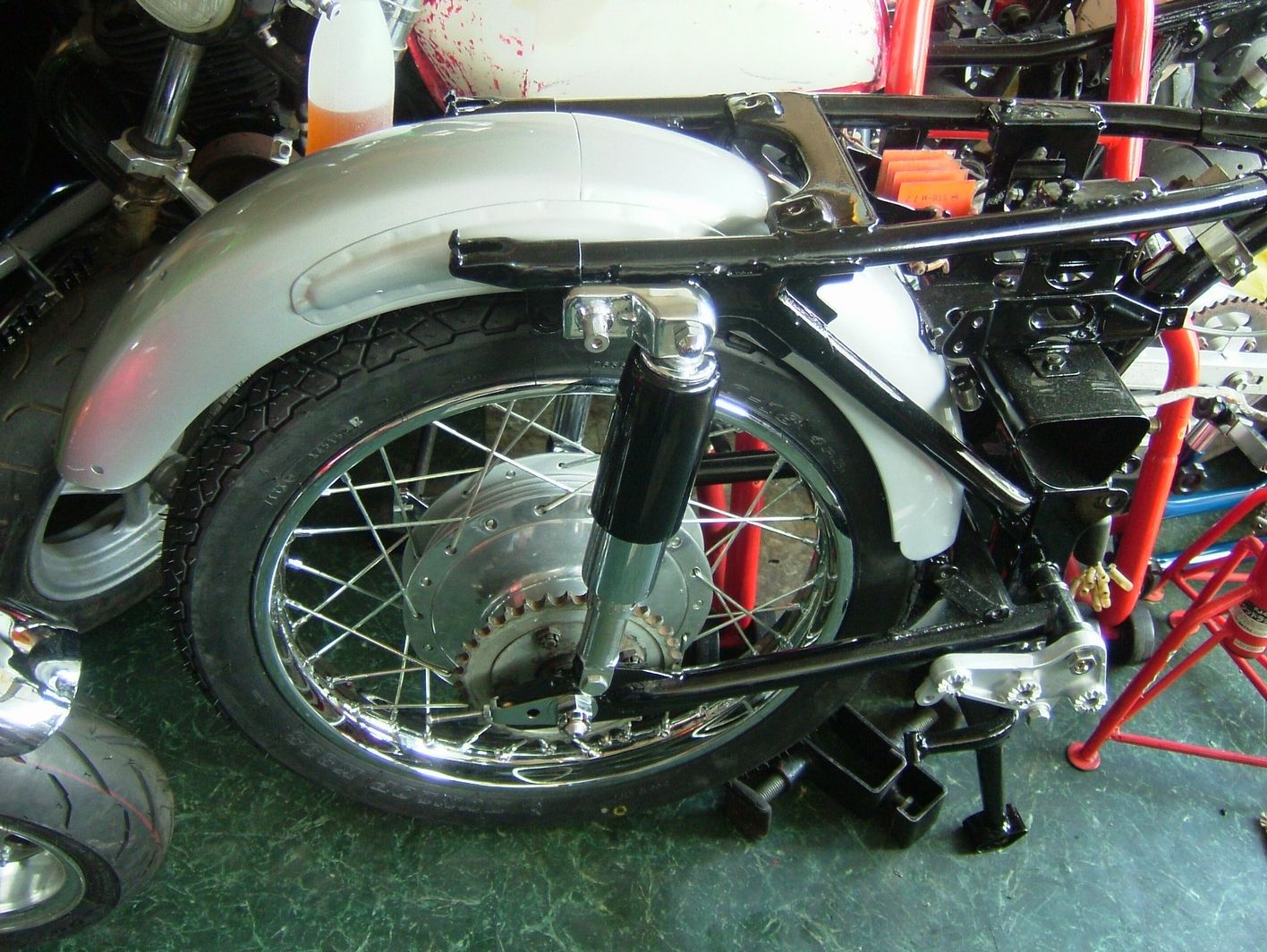

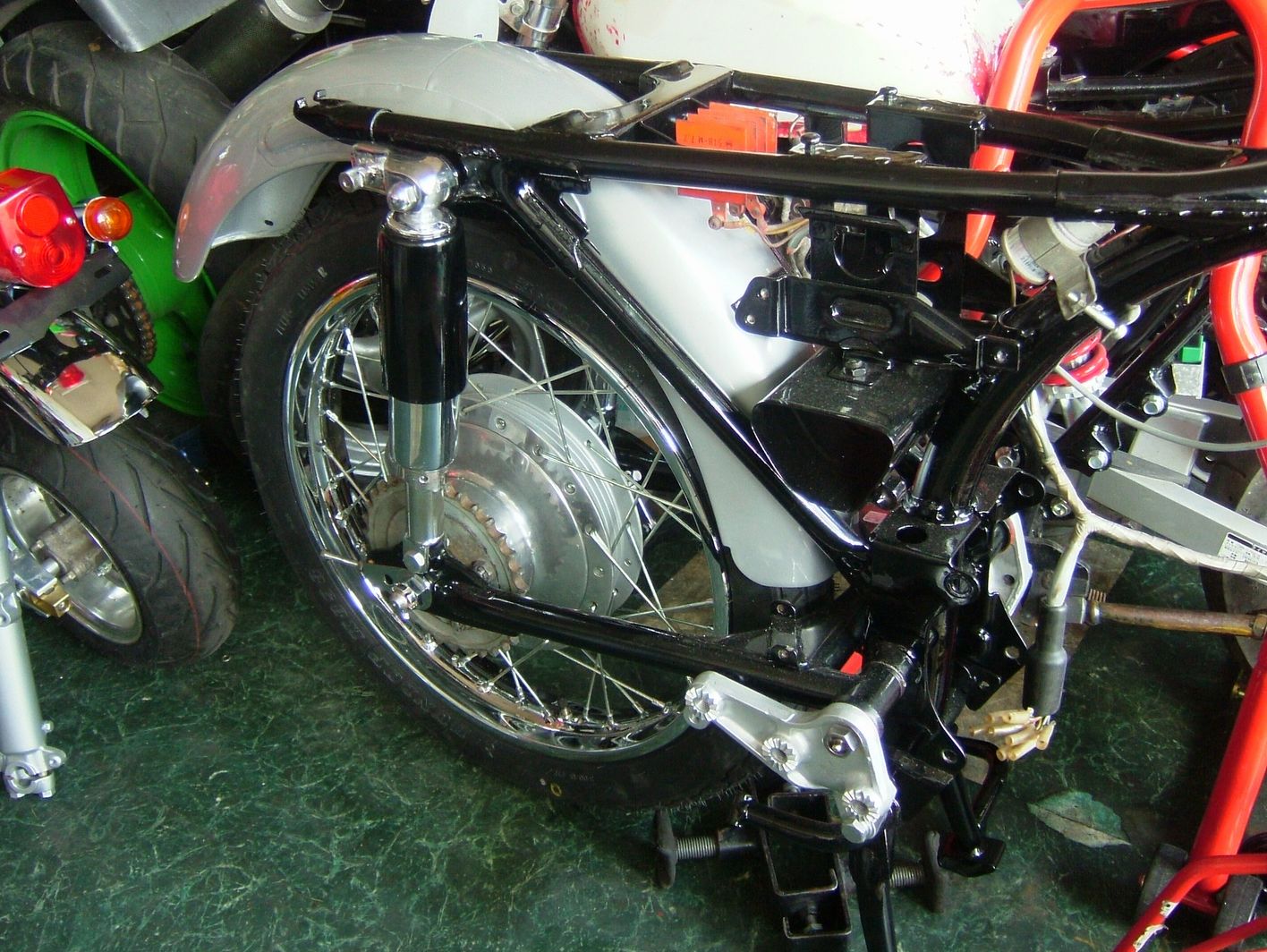

バックステップに合わせて
リヤマスターシリンダーの
取り付け位置を加工

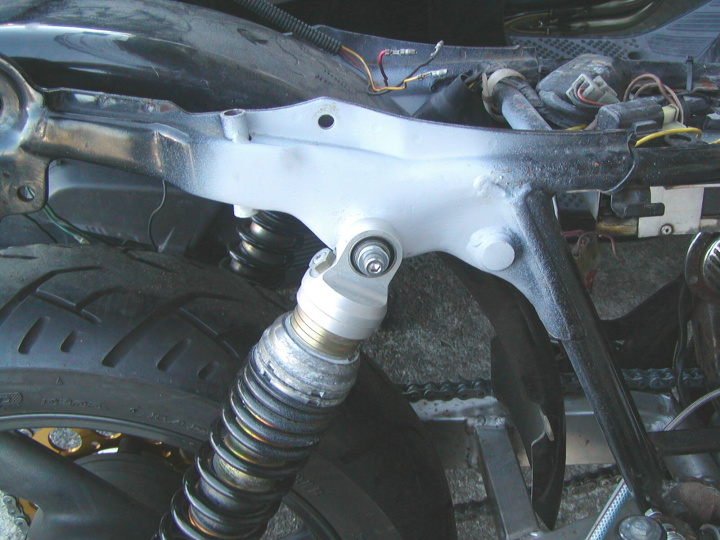

ショックの上側の取り付け位置を
変える必要有り
キャリパー FZR400R-F3
フロント XJR400R

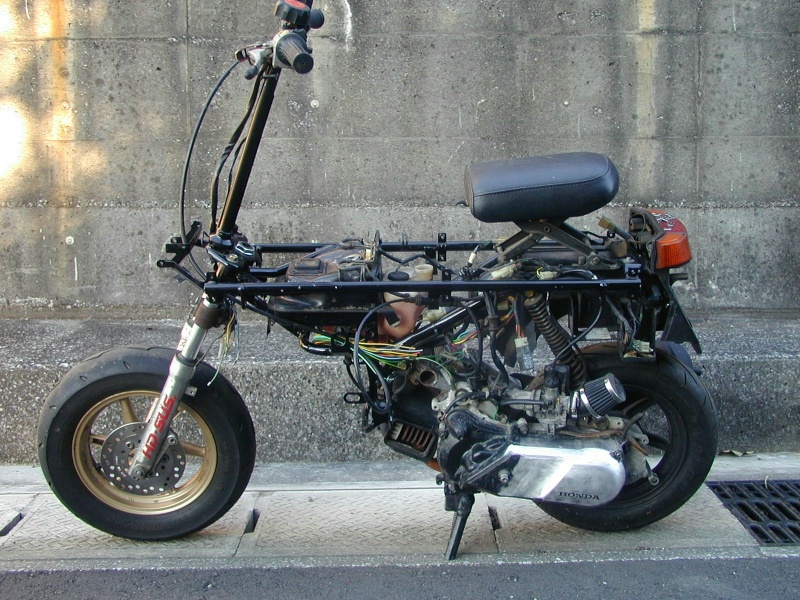

モトコンポ改

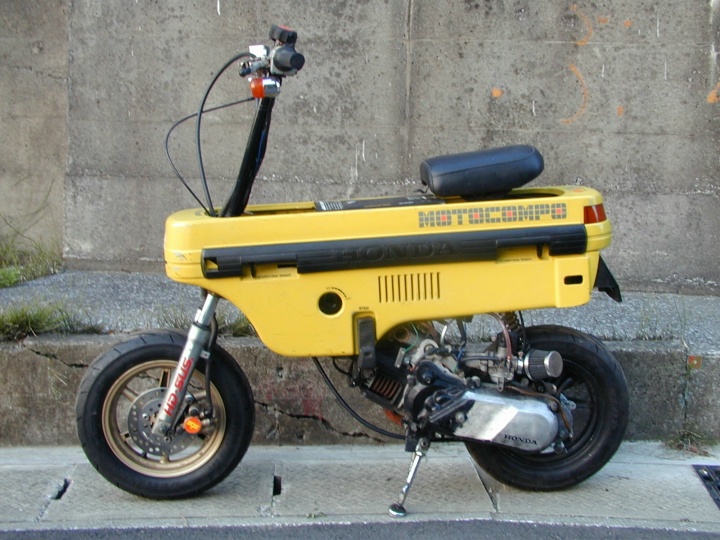

ライブDIOZX初期型のエンジンを
載せました、最終型のプーリーと
クラッチを購入して交換予定。
マフラーはチャンバータイプに交換予定です。
ハーネスはZX用をカットして短くして有ります。 キャブレターと最終減速比を交換予定。 ボディーカバーを加工(削ったりカット)したくなかったので、少しヒップアップにしました。
スピードメーターは、120qメーターを取り付け予定
メーター読みで約68q
ギヤを入れ替えて
約73q

プーリを取り替えて・・まだ走行していません。
デイトナのカウンターギヤを組み付ける。ノーマルギヤ歯数(41→40)になります。 ハイスピードプーリーをと言う事でnewレッツUのプーリーを組み付けてみました。 フロントフェンダーを取り付けるとフロントが締まって見えるかな?
次は、チャンバー取り付けとボアアップの予定
モトコンポーにはノーマルマフラーが似合う感じもするけど・・・

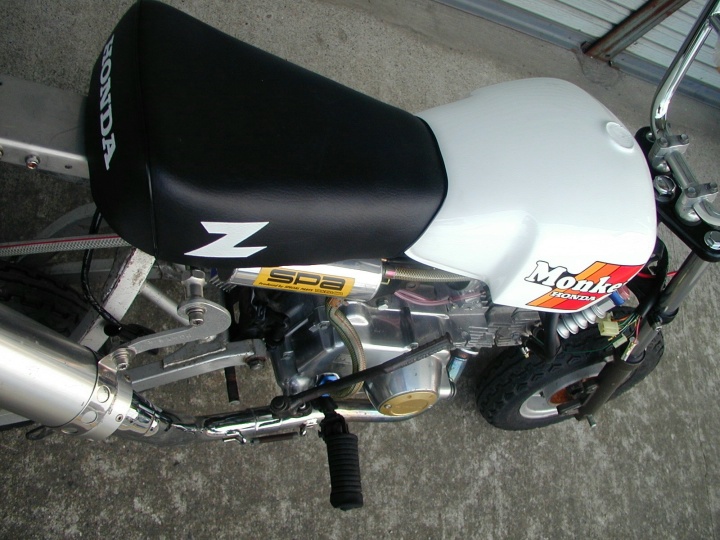

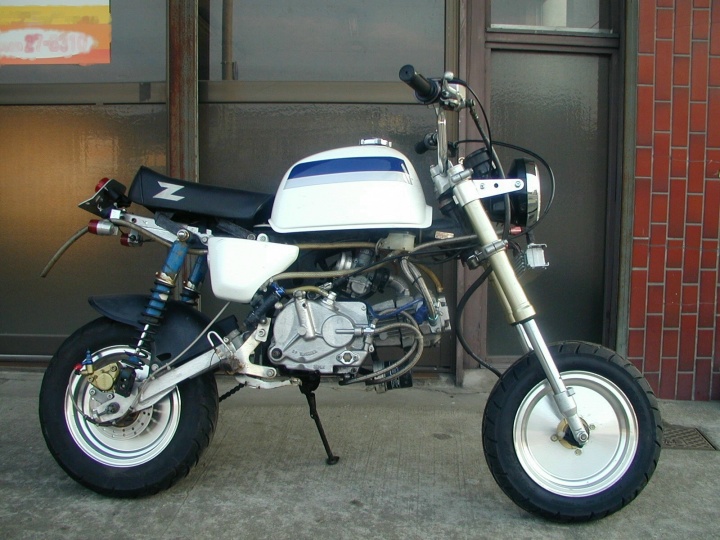

モンキー改

ついでに、こんな加工をしてみました。 1g位増えています。
ノーマルタンクを加工溶接して有ります。
結構迫力が有ると思いませんか? 町乗り用を作成中
ホイルは10インチT/Lタイプを取り付ける予定です。
ステアリングステム モンキーR
トップブリッジ モンキーR
フォーク NSR50
K13
エンジン?cc
ミッション タケガワ5速
キャブレター VM26

バックステップ キタコ
スイングアームはMR50
ショックはタケガワのNSR50用

ホイール デイトナT/L
タケガワ強化クラッチ

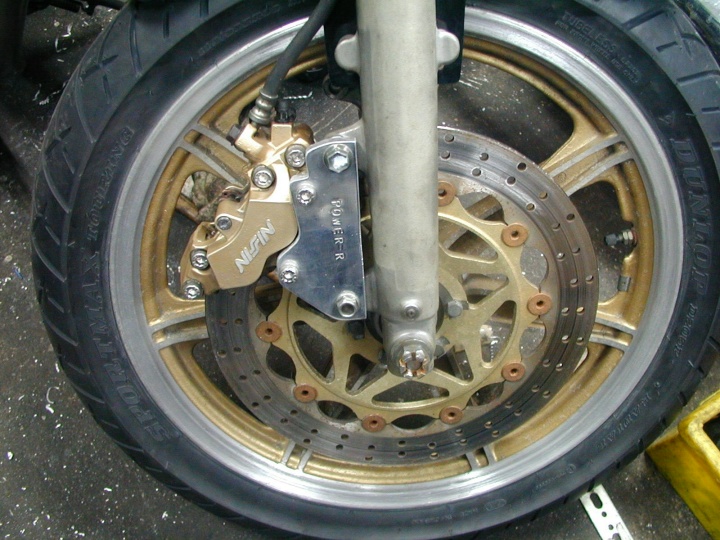

ディスク及びキャリパー NSR50  NSR50用キャリパーから
ホーネットのキャリパーに交換して見ました。
マフラー タケガワ(ボンバー)
フロントフェンダー MIYA
マフラー WR


ツーリング用でゴリラに・・・
マフラー ヨシムラ
キャブレター ヨシムラMJN

デイトナ油圧クラッチ

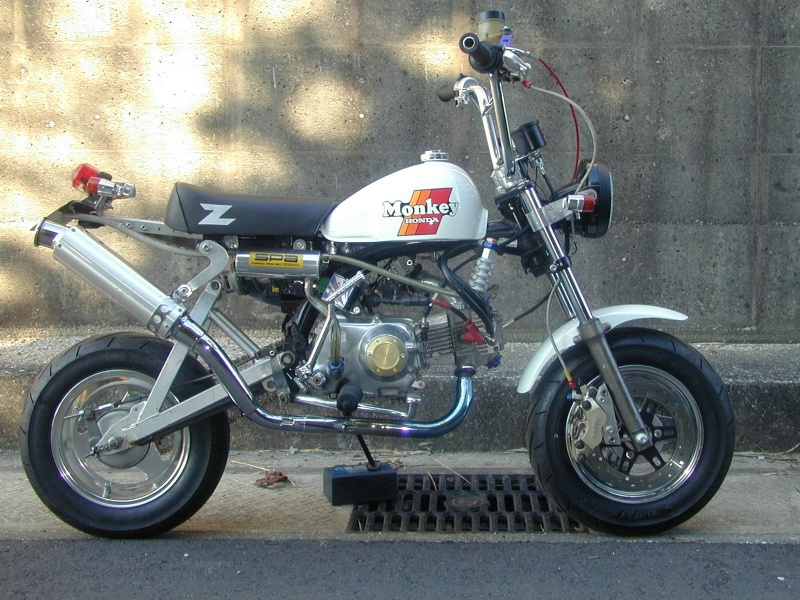

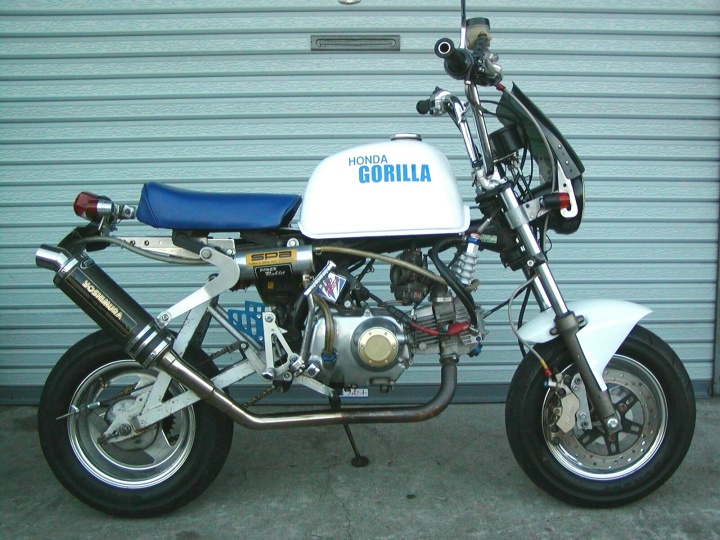

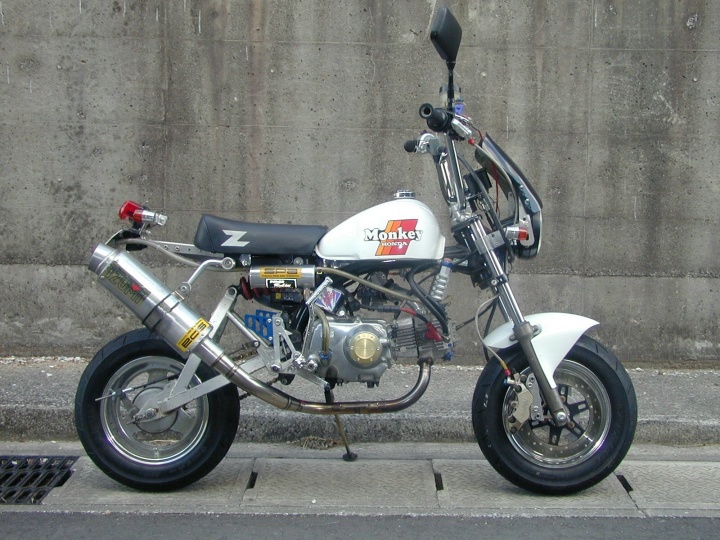

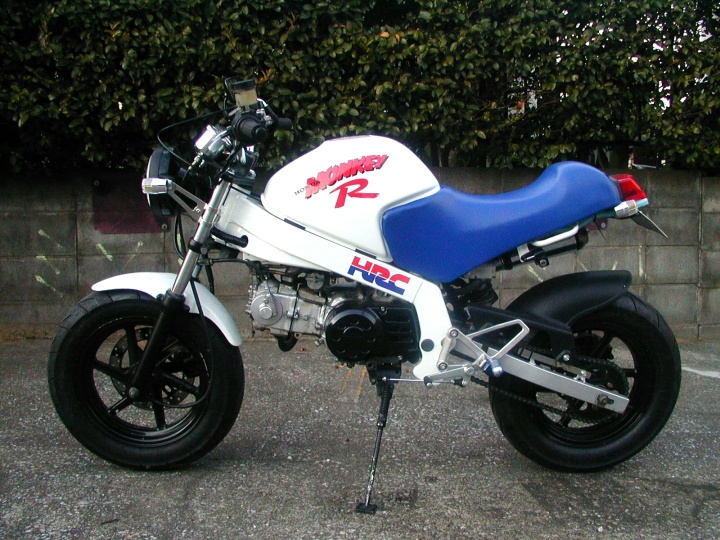

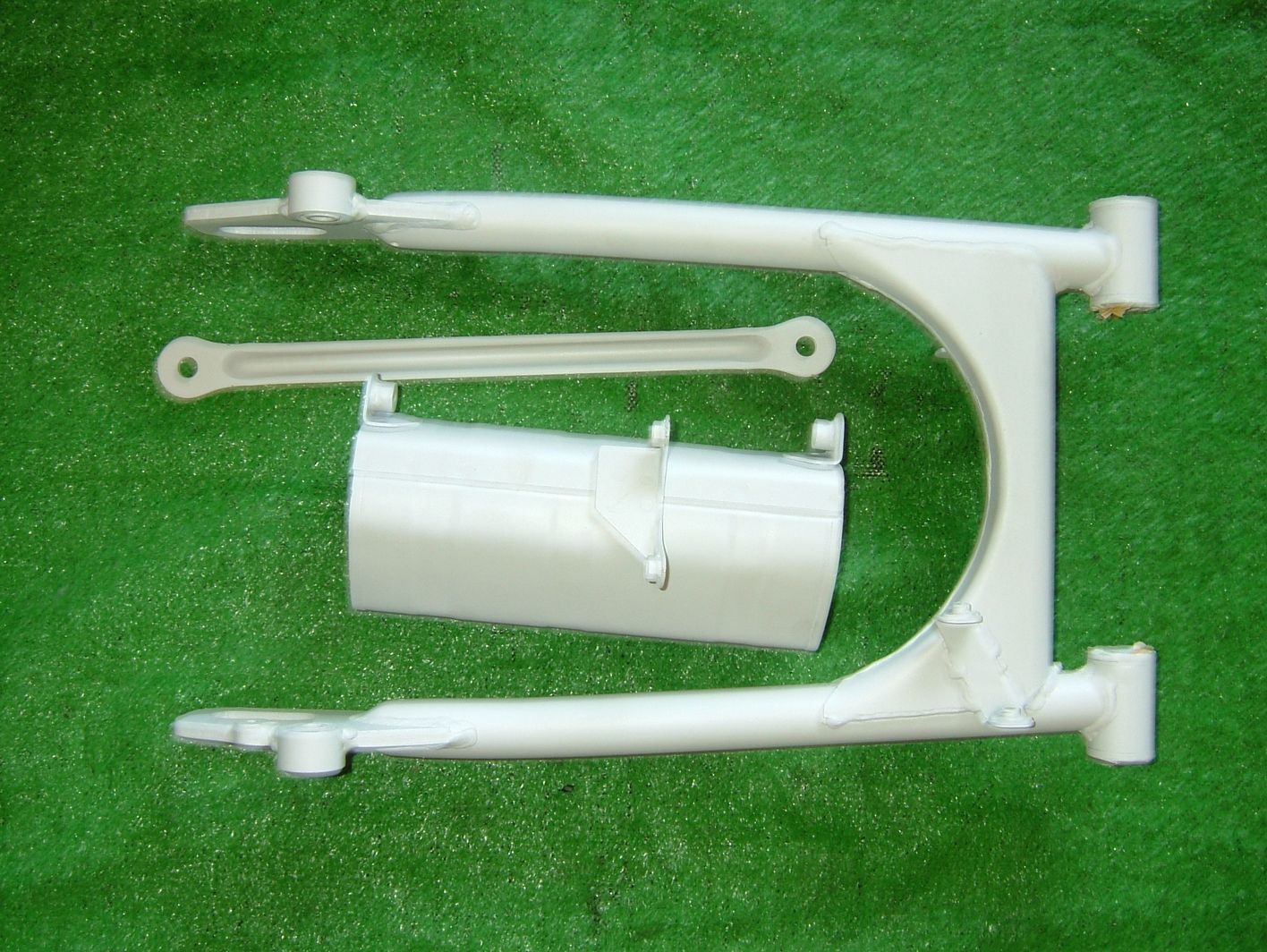

モンキーR改の製作

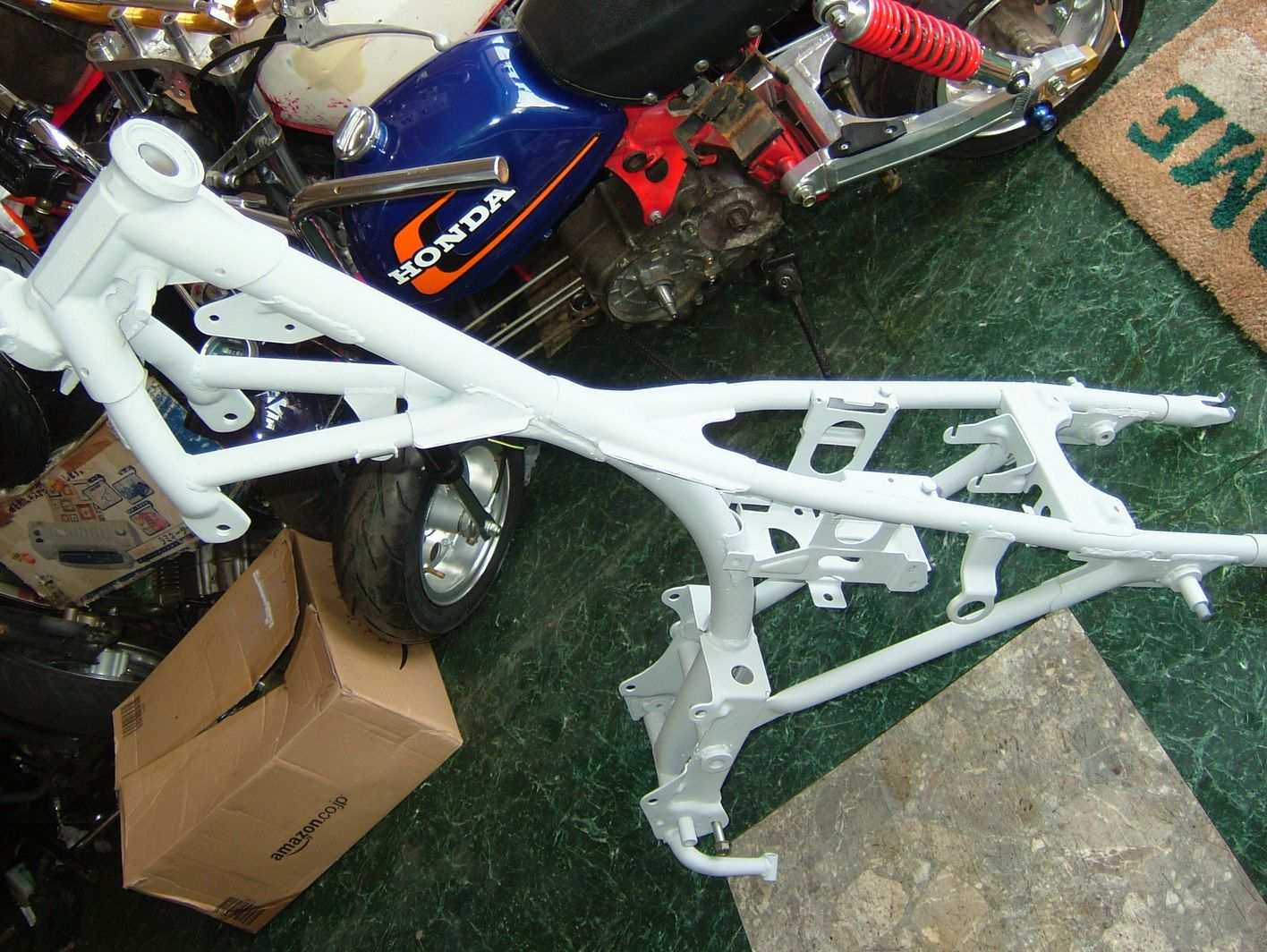

元の持ち主が、やりかけて製作を断念したモンキーRです。黒のカンスプレー塗ってあった物をホワイトに塗り替えました、チェンラインを出すためにスイングアームを少し左にオフセットしました エンジン載せ替え
5速ミッション、デイトナスペシャルクラッチ

VM26キャブレター
武川製 タコメーター
キタコ製 ロングクランク

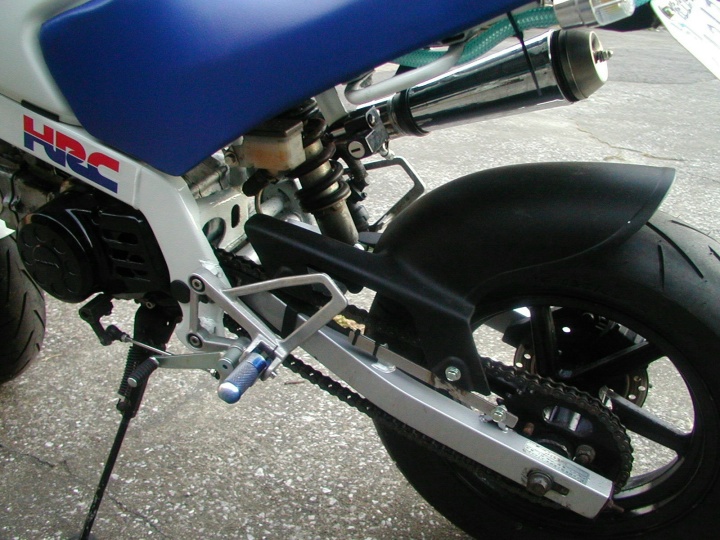

ホワイトフレームのモンキーR NSR50のステップを取り付るために六角
のナット(ネジ穴8o、ナットの幅約20o)
をフレームに溶接。
エンジン 84.5ccに載せ替え
アップハン仕様では、結構ポジションは楽
です。
マフラー スパトラ3インチ
エキゾーストパイプ ノーマル
クラッチ デイトナの強化タイプ

F/RブレーキキャリパーO/H
ディスクパット交換
リヤフェンダー モンキーR
チェンジペタル NSR50用を加工
140qメータ
キタコ製 タコメーター
エンジン 84.5cc
ミッション リターン4速

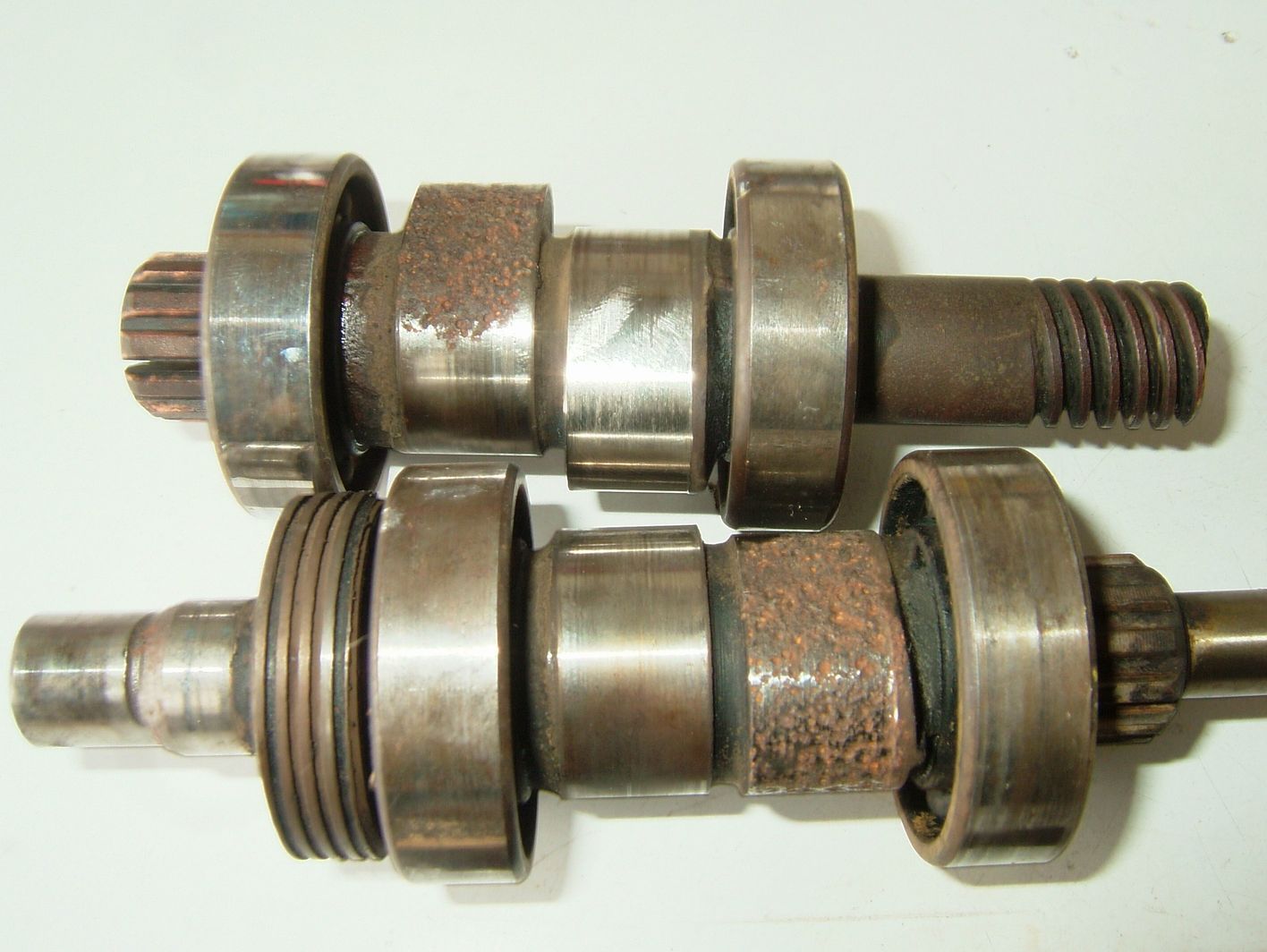

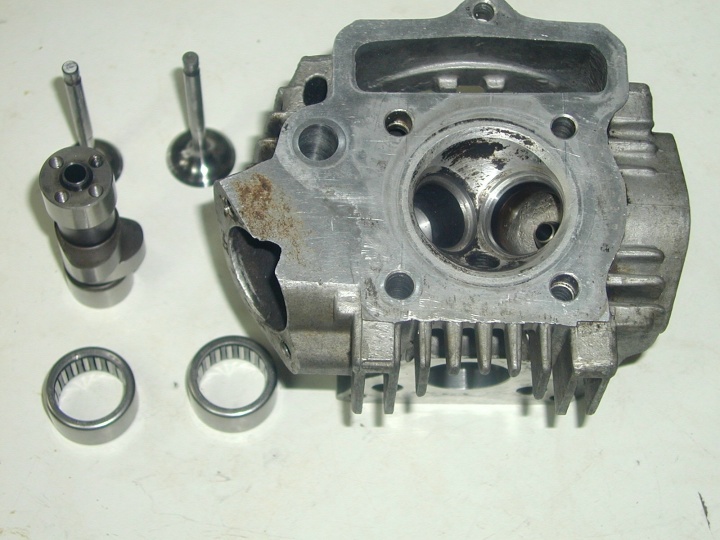

泉モータースのカムシャフトを入れて見ます。
両側にベアリングが入れて有りますのでか
り抵抗が減ると思いますが・・・価格が高い。
カムとスプロケで22.800円でした。
このカムを使用するには、
バルブステムの逃げ加工が必要です。

(カムのリフトが高すぎて
ピストンにバルブが当たる為)

武川のレーシングBタイプムとリフトの高さがほとんど同じくらいです。
武川の機械式タコメーターが
取り付け不可になってしまいます。
何とか内側の穴をフライス磐で加工して取り
付け可能状態になりました。
これでレスポンスがかなり良くなりました。
カムシャフトジャーナル部の摩耗も無し。

とは言ってもオイルは良い物を、
交換は早めにしましょう

(キャブレターをフィルター
なしでご使用の方)

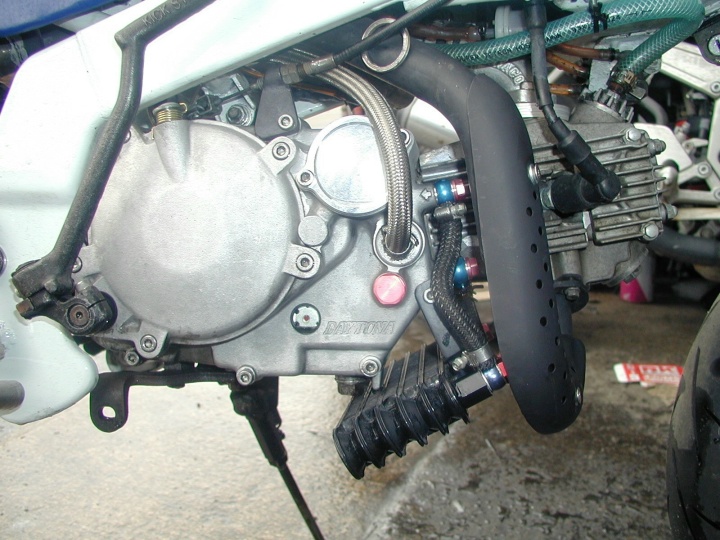

オイルクーラーのホースをなるだけ短くするために、オイルクーラーステーを作製。 色を塗って取り付け。
後はクーラーコアにステンレスの網でも張れ
ば格好良く見えると思います。

れでホース内のエアーの混入が少なくて済
むと思います・・・?

サイドスタンドの加工例
材料はホームセンターで手に入ります
ノーマルスタンドを根本から
カットします。
(軽天用の金具です

(1)
カットしたノーマルスタンドに6角のナットを溶接します
スプリングの引っかけも溶接することをお忘れ無く・・

(2)
後は下側の四角い部分を
サンダーで丸く削れば出来
上がりです

(3)
モンキーRに取り付けて見ました。シャフトがネジ式になりますので5p前後伸ばしたり縮めたり出来ます。
(4)

KSR50のフロントフォークをモンキーに・・・

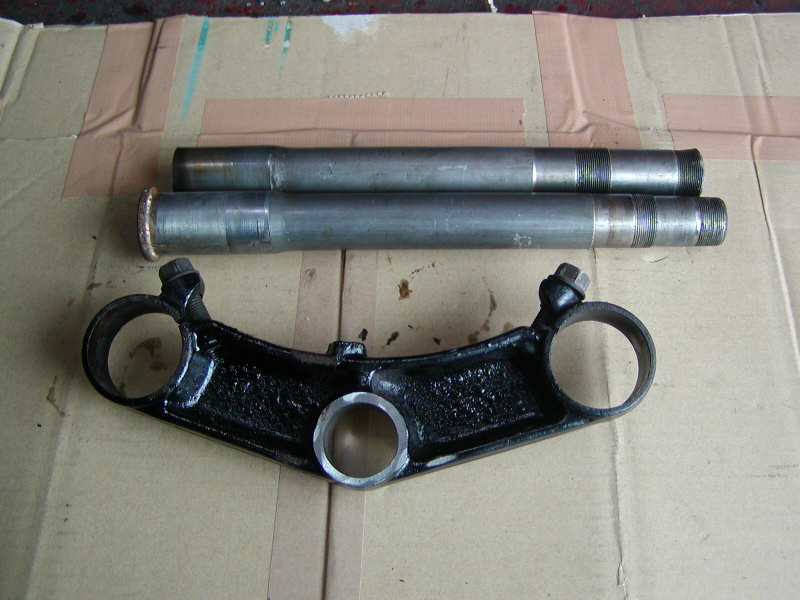

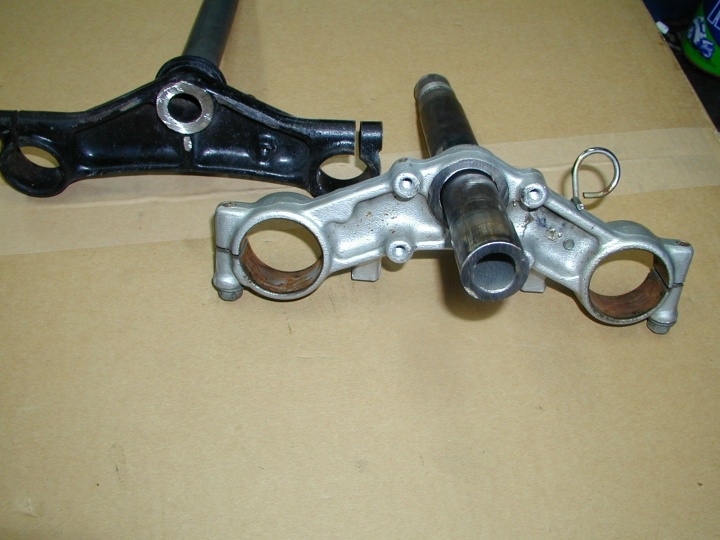

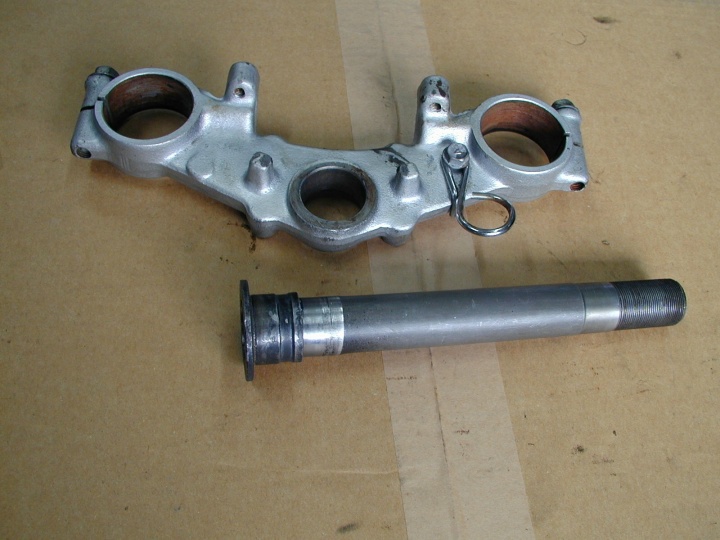

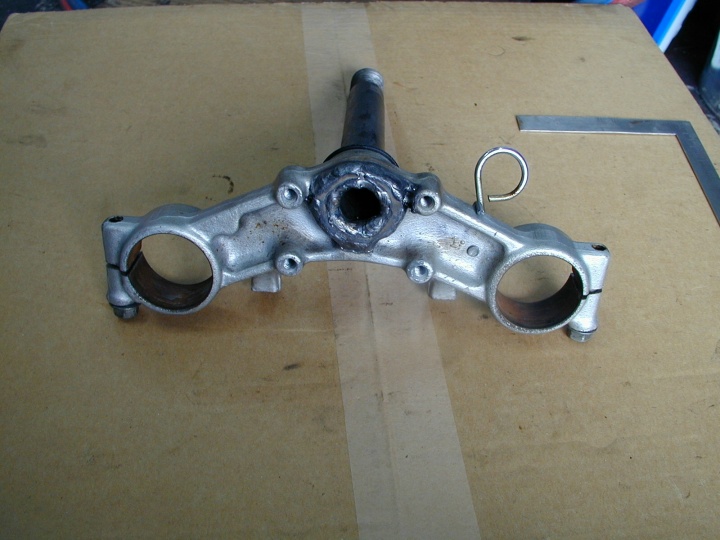

NSR50のステムのシャフト
のみを使いますシャフトの下側を
サンダーで削ります。
(KSR50の方も)
手がしびれてしまいました、振動病に
なりそうです。
くれぐれもシャフトを抜くときは金の
ハンマーでは叩かないで下さい、

プラスチックハンマーで叩いて抜きます。
KSRのシャフトはかなり大きいので何か
スペーサーを捜さないと駄目なようです
NSR50のシャフトは細いのでVΓ250の
リヤキャリパーステー
のカラーを使って
シャフトの径を合わせました
後はNSR50のシャフトをKSR50の
ステムに溶接します。
トップブリッジのセンターの穴を大きくして
ステムナット
(キタコの
アルミステムナット)
が使用出来るようにしました
ステムナットだけで2.500円もしました。 組み付けて見ましたが全体的に長いのと
ハンドルが前に倒せないのでアウター
パイプを5pほどカットする予定です

カットしたので、ネジ山も切り直して
有ります
約5pカットとネジ山加工が出来て
アウターパイプを取り付けて見た所です、
この状態だとハンドルを前後に倒せま
す。
5pカットしましたが、NSR50のフォーク
程短くは無いようです
後日、自分のゴリラ
に取り付ける予定です、リヤショックの
交換が必要かもしれません。
交換が終わりましたら、画像を載せます。
アルミの板でスペーサーを作って、KSR50のディスクプレートが付くようにしました。
キャリパー及びマスターシリンダーは、ストリートマジック用
キャリパーがゴールでなので、
ハブとディスクプレートをゴールドに塗装してみました。
スタビライザーを作製予定
フロントフェンダーをどうやって取り付けるか、思案中・・・

リヤショックに25oのアダプターを使って車高を上げました。
アダプター(キタコ製)スクーター用を加工。

インナーパイプを5p位カットすると全体的にバランスが取れると思います。 フロントフォークのねじれが気になるので、スタビライザーを作って取り付けて見ます。 ちょっとフロントが締まって見える感じがします。 まだまだ加工途中ですが、それっぽく見えると思うのですが・・ フライス盤で穴開け加工と面取りをしてみました。
スタビらしくなったと思いませんか?。
これで完成です。
